Одна из лучших ненаправленных антенн
RZ9CJДата: Среда, 11.02.2009, 18:15 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Одна из лучших ненаправленных антенн.

За многие годы работы в эфире опробованы большинство из существующих антенн.
Когда после всех них сделал и попробовал работать на вертикальной Дельте,понял -
сколько времени и сил я потратил на все те антенны - зря.

Единственная ненаправленная антенна , которая принесла массу приятных
часов за трансивером - это вертикальная Дельта с вертикальной поляризацией .

Так она мне понравилась , что я сделал 4 штуки
на 10,15,20 и 40 метров.
В планах - сделать еще и на 80 м .

Если будет интерес - выложу описание.
Кстати - почти все эти антенны сразу же после постройки *попали * более-менее
по КСВ. Где то даже графики есть.

вот видны мачты с установленными на них Дельтами



Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Среда, 11.02.2009, 18:26 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Все мачты метров по 8 высотой.
Трубы 4 метра - из ближайшего ЖЭКа
Выше труб - бамбуковые палки по две связки вверх.
Ох и ломаются же они, заразы. Раз 5 уже менял.
Лучше их по 3 штуки связывать - получится потолще но и простоит
подольше. Стоят палки недорого - в общем бюджетный вариант
лучшей ненаправленной антенны.

По сравнению с диполем - земля и небо. Реально *пробивал* pile-up -ы
Что не удавалось на диполе.

Антенна 50 Ом
Подключается  кабель 50 Ом произвольной длины.



80v
Прикрепления: 4668931.jpg(16Kb) · 7658105.jpg(17Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Воскресенье, 22.11.2015, 12:40

RA9FDRДата: Суббота, 14.02.2009, 10:43 | Сообщение # 3
Генерал-лейтенант
Группа: Модераторы
Сообщений: 619
Статус: Offline
Сергей, а зачем ты их повесил на отдельные мачты? можно было на одну, а рамки расположить одну внутри другой. Так даже лучше чтобы часть энергии в нужном направлении не поглощалась другими рамками.
Я так весил. было хорошо пока пацаны неповадились расстреливать изоляторы из рогаток. Пришлось повесить горизонтально. В принципе работают нехуже. на 80м при 100вт есть все континенты, хотя знатоки и говорят что это антена зенитного излучения.


73!Сергей RA9FDR

RZ9CJДата: Среда, 25.02.2009, 14:54 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Quote (RA9FDR)
хотя знатоки и говорят что это антена зенитного излучения.

И правильно говорят. (В случае горизонтального расположения)

Quote (RA9FDR)
было хорошо пока пацаны неповадились расстреливать изоляторы из рогаток.

А изоляторы можно не использовать - если применить в качестве полотна
антенны обычный полевик П-274.

Quote (RA9FDR)
зачем ты их повесил на отдельные мачты? можно было на одну, а рамки расположить одну внутри другой.

А вот почему отдельно - в принципе 10 15 и 20 м можно было бы повесить
*одна в одной* .
Из за их небольших размеров - можно антенны ориентировать на нужный
азимут 310-330 градусов. Но сильно много проводов получается. А мачта
должна быть диэлектрической - бамбуковые палки непрочные - пришлось
около 5 раз уже менять их .
А вот на 40вку антенна уже достаточно большая - и ее можно расположить
только вдоль дома - между ТВ мачтами .

Хотя желание есть - на ВЧ диапазоны расположить антенны *одна в одной*.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Вторник, 10.03.2009, 11:51 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
У вертикалов -

1.Отрицательное усиление.
2.Система противовесов
3.Шумность на прием.
4.Крайне не любят вертикальных проводов вблизи

Да и по простоте постройки Дельта намного проще.
Так что рамка рулит :-)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Вторник, 21.04.2009, 14:44 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline

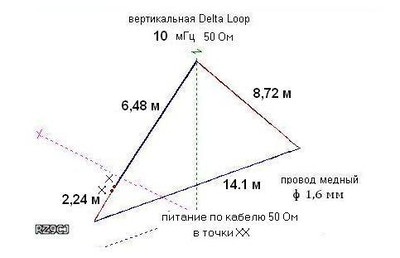

Вот вариант на 7 мГц

Антенна 50 Омная




Кабель 50 Ом подключается в точке питания к полотну антенны.

Горизонтальный провод должен быть на высоте не менее 0,05 волны ( спасибо VE3KF )
Т.е. для 40 м диапазона - это 2 метра.
Прикрепления: 4082001.jpg(20Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Понедельник, 08.04.2013, 15:25

ra9aheДата: Вторник, 28.04.2009, 20:33 | Сообщение # 7
Лейтенант
Группа: Пользователи
Сообщений: 47
Статус: Offline
Сергей Геннадьевич!
Интересно и очень посмотреть размеры дельт
на 14,21,28 Мгц. И вообще классно было-бы
всё это с запиткой одним кабелем, если есть такой вариант.
Василий RA9AHE


Сообщение отредактировал ra9ahe - Среда, 29.04.2009, 08:50

RZ9CJДата: Среда, 29.04.2009, 12:45 | Сообщение # 8
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Размеры выложу - а вот запитку одним кабелем не обещаю.
Сам использую коммутатор антенн R-Quad .
Значит все не так просто. :-)

Единственное - что можно - так все эти антенны разместить на одной мачте .


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Понедельник, 23.05.2016, 09:10

RZ9CJДата: Среда, 29.04.2009, 14:32 | Сообщение # 9
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
ra9ahe,
Quote (ra9ahe)
Интересно и очень посмотреть размеры дельт
на 14,21,28 Мгц.


Дельта 14 мГц
Вертикальная Дельта
с вертикальной поляризацией


Нижний провод должен быть на высоте 0,05
лямбда - т.е. для 20-ти метрового диапазона -
это 1 м. А лучше сделать 2 м

Антенна 50 Омная



Кабель 50 Ом подключается к полотну в точке питания.

повыбирал QSO с дальностью выше 10 тыс. км.
Рапорты
PY3POL S-9 (ответил на мое CQ)
LU8WBK -3
VK6AKT - 3
ZL1TM -7
VK2APG -9
KH7U -9
ZL2VB -5
VK4NEK -8
KH8/K3UY -9
VK2SSH -9


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Среда, 29.04.2009, 14:42 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Delta Loop 21 мГц
вертикальная


Антенна 50 Омная



Кабель 50 Ом подключается к полотну антенны в точке питания

Вот какой КСВ получился у меня в реально построенной,стоящей
на крыше среди мачт и проводов:



Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Среда, 29.04.2009, 15:04 | Сообщение # 11
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
вертикальная
Delta Loop 28 мГц


Антенна 50 Омная



Кабель 50 Ом подключается к полотну антенны в точке питания


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Среда, 29.04.2009, 15:10 | Сообщение # 12
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Антенны можно разместить одна в другой
- в одной плоскости.

Питание по отдельным кабелям .

Запорный дроссель не нужен, т.к.
т.к. рамкам характерен
эффект самосимметрирования (tks UR0GT)

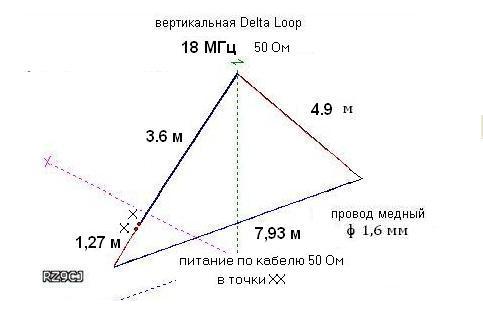

Дельта на WARC диапазон
18 МГц  50 Омная.

Прикрепления: 7785954.jpg(17Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Пятница, 28.06.2013, 14:41

RZ9CJДата: Среда, 29.04.2009, 15:22 | Сообщение # 13
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
ДН ,углы ,Rвх
Вертикальной антенны Delta Loop
с запиткой в 1/4 от вершины (вертикальная поляризация)



Рис 1

Симпатичный,прижатый к земле *бублик*

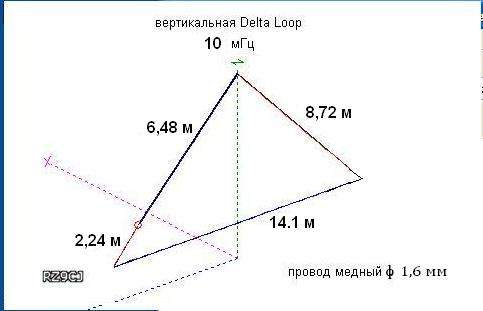

Дельта на WARC диапазон
10 МГц   50 Омная

Прикрепления: 1250298.jpg(17Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Пятница, 28.06.2013, 14:41

ra9aheДата: Четверг, 30.04.2009, 09:42 | Сообщение # 14
Лейтенант
Группа: Пользователи
Сообщений: 47
Статус: Offline
Сергей Геннадьевич, спасибо!
Наступает лето, постараюсь всё повесить на крышу.
А вот интересно, как будет работать вертикальная
дельта если мачта металическая, но дельта будет подвешена
верхний угол примерно 1,5-2м от мачты, нижние углы
3-4м, т.е под наклоном.
Крыша у меня шиферная, дом 4-х этажный "хрущёвка".
К этой же мачте планирую зацепить одним концом
наклонный диполь на НЧ бэнды.
На крыше (как и у всех) куча проводов, телефоны,радиотрансляция, кабельное ТВ
и прочие прибамбасы.
Василий. RA9AHE MO03HB

RZ9CJДата: Четверг, 30.04.2009, 13:24 | Сообщение # 15
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Цитата ra9ahe
как будет работать вертикальная
дельта


Работать будет.
Думаю все понятно - на приведенном скрин-шоте



Рис 2

В сторону наклона - усиление возрастает , в обратную сторону - уменьшается.

Опробованы оба варианта - вертикальная подвеска и подвеска с наклоном.
Отзыв :
Подвеска антенны строго вертикально мне понравилась гораздо больше.
И пайл-апы пробивает и больше дальних QSO.

Дельта на WARC диапазон
24 МГц   50 Омная



27 мГц
Провод - голый ,медный.
Если провод в изоляции - нужно будет подрезать ,что бы
*вогнать в диапазон* антенну по КСВ

Прикрепления: 9074450.jpg(17Kb) · 5883417.jpg(16Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Воскресенье, 22.11.2015, 15:27
