Рупорная антенна .Расчет
RZ9CJДата: Понедельник, 22.11.2010, 11:54 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Вот калькулятор.
http://users.skynet.be/chricat/horn/horn-javascript.html

Волновод.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Понедельник, 22.11.2010, 11:55 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Там же коробчатые



Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Понедельник, 22.11.2010, 11:57 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Вот интересно почитать

http://www.lan23.ru/wifi/horn.html

человек сам делает из стеклотекстолита

Через три месяца (c начала этой темы) неспешной работы над рупорной антенной Сергей дал отчет :
Привет ВСЕМ у меня радость ... Вчера измерял параметры своего РУПОРА, который на днях собрал из текстолита - два дня паял и настраивал. КСВ в точке 2430Мгц - 1,07 в точках 2300 МГц и 2500 МГц по 1,2 . Шире не мерял, но похоже 1,5 от 2000 до 3000 МГц. Усиление не меньше 14 dBd, точнее не смог измерить. Но расчетное - 15 dBd. У него ГОРЛО 35x42 см. Думаю внутреннюю поверхность рупора отполировать до блеска ластиком и покрыть лаком. А горло заклеять тонким пенопластом.
Еще через некоторое время созрел рупор на 5 ГГц :
Сегодня проверил рупорок на 5 ГГц (уменьшенный брат близнец на 2.4 ГГц) КСВ 1,19 на 5,3 ГГц полоса по уровню КСВ 1,5 (4,9-5,9)ГГц. Усиление у него теоретически 12 dBd. Делал его чисто ИЗ ЛЮБВИ К НАУКЕ и полностью удовлетворен.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Понедельник, 22.11.2010, 11:59 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
После обсуждения конструктивных размеров антенны, Сергей выдал графики, ...чтоб сами расчитывали себе рупорки на необходимое усиление

http://www.lan23.ru/wifi/horn.html


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Среда, 24.11.2010, 12:21 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Приведенный выше калькулятор не реагирует на
изменение диаметра волновода.......
Только на его длину.....
Зато считает длину зонда....

Вот калькулятор :
http://www.cqham.ru/cantenna.htm

Он наоборот - только от диаметра и работатет
Считает 1/4 Lg
И длину до ОККВ

Частоту отсечки показывают разную...
Длину до ОККВ в калькуляторах указывают разную - в первом Lg/2
во втором больше 3/4 Lg ....


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Среда, 24.11.2010, 12:27 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Есть ли где толковый калькулятор - что бы считал все
как нужно....


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Среда, 24.11.2010, 12:48 | Сообщение # 7
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Вот еще один калькулятор
http://www.wifiantenna.org.ua/antennas/cantenna/

Считает и нижнюю частоту среза и верхнюю
и длину ОККВ и расстояний 1/4Lg

Удивляет только 1/4Lo - для частоты 1296 мГц калькулятор показывает ... 30,7 мм ....

А .... 1/4 Lo не считается.... вот так вот .....

Lo правильно считает только 1 калькулятор


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Среда, 24.11.2010, 13:14 | Сообщение # 8
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Да и то как правильно 1/4 Lo ....

Rвх для 1/4 волнового штыря - это половина от диполя
в свободном пространстве

73/2 = 36,5 Ом.

Для согласования на 50 или 75 Ом - нужно что то предпринимать.
Иначе лучшее по КСВ что можно ожидать - это

КСВ = КСВ = 1,37 для 50 Ом и
КСВ = 2,0 для 75 Ом ....

Метод не правильный
(но действенный)

Наклонить штырёк назад - к стенке банки.
ПО совету опытных СВЧ-истов - КСВ улучшится.

Метод правильный
(но как посчитать - я формул не видел )

Поставить впереди зонда еще один штырек - для точного
согласования сопротивления.



Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RD4HIДата: Четверг, 17.05.2012, 01:15 | Сообщение # 9
Сержант
Группа: Пользователи
Сообщений: 17
Статус: Offline

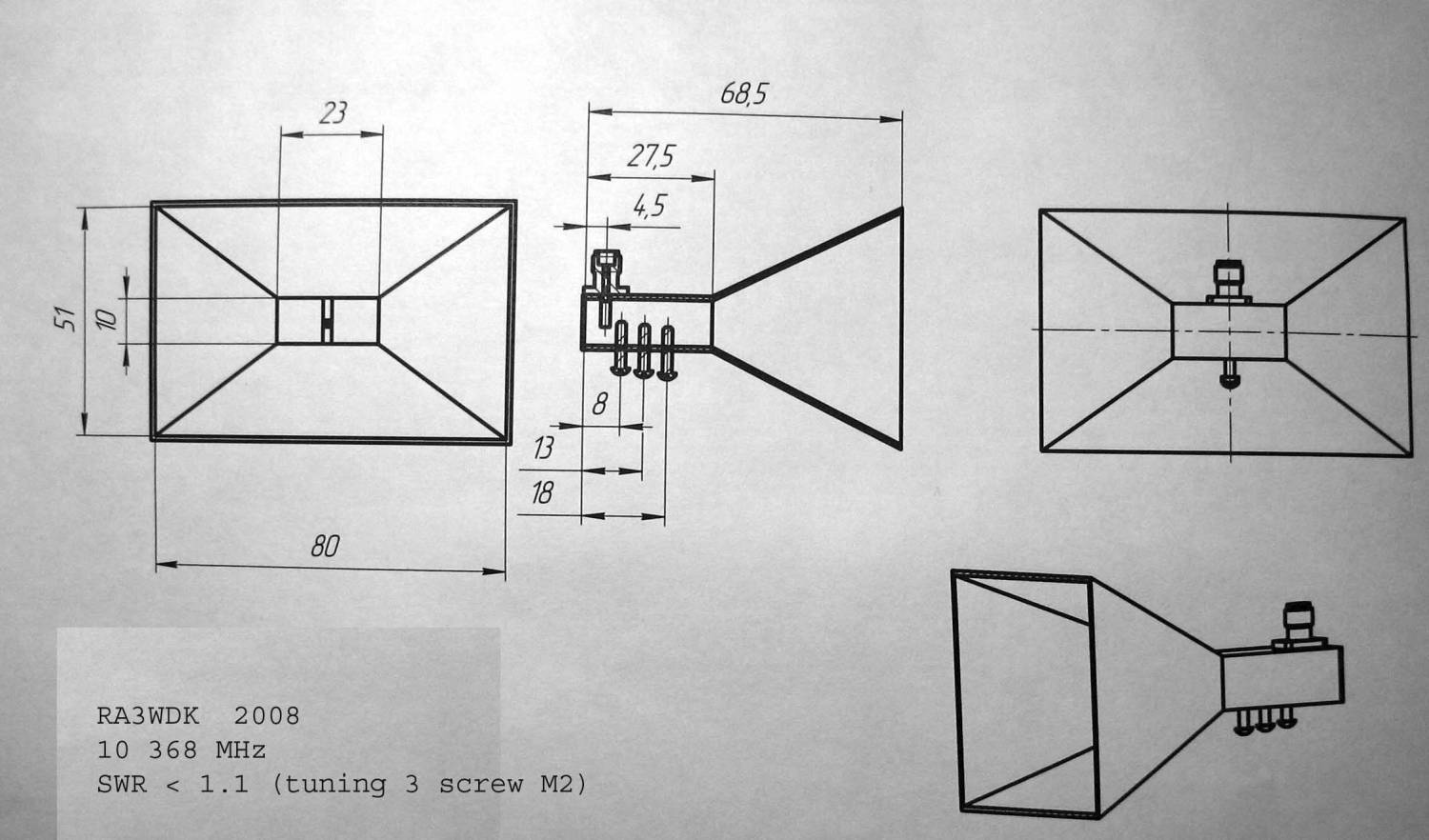

Всем привет.Вот проверенные рупора для офсеток на 5.7Ггц офсет 90см и 10Ггц офсет 55см.С УВ RD4HI 73!



Прикрепления: 1767568.jpg(74Kb) · 5011365.jpg(122Kb) · 3985143.jpg(41Kb)


ANDY

RZ9CJДата: Четверг, 17.05.2012, 14:06 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Угол раскрыва оффсетки должен соответствовать углу раскрыва рупора.
Нужно точно знать модель - какая имеено оффсетка применялась.

Фокусное расстояние - в фокусе что находится ?
Срез рупора или срез волновода ?


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме
