Антенны Яги 144+430 мГц с питанием по одному кабелю
RZ9CJДата: Среда, 15.04.2009, 08:38 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 6243
Статус: Offline
Здесь только последние модели.
Соответственно учтены все пожелания

Для успешной работы таких антенн необходимо и достаточно
аккуратно выполнить их по приведенной технологии.

Изменение диаметров более чем на 0,5 мм :
На 144 антенны работать будут а вот на 430 параметры сильно изменятся.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Понедельник, 14.03.2016, 15:44

RZ9CJДата: Среда, 15.04.2009, 08:39 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 6243
Статус: Offline
7+15
Прикрепления: RZ9CJ7155mm.Cro.maa(3Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Среда, 22.04.2009, 15:30 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 6243
Статус: Offline
вот все предыдущие модели

2 мГб - фото,рисунки,схемы

Прикрепления: RZ9CJ.zip(1944Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

ra9yszДата: Вторник, 28.04.2009, 22:53 | Сообщение # 4
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
Уважаемый RZ9CJ, а не сложно ли Вам, пересчитать антенны 3+5 эл и 4+7 эл под алюминиевый прут диаметром 6,5мм .т.к. нет в наличии другого материала.Заранее огромное спасибо.

RZ9CJДата: Среда, 29.04.2009, 12:42 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 6243
Статус: Offline
Я уже выложил на радиосканнере вариант 6,5 мм

Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

ra9yszДата: Пятница, 01.05.2009, 00:25 | Сообщение # 6
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
огромное спасибо.

RZ9CJДата: Пятница, 18.09.2009, 10:49 | Сообщение # 7
Генералиссимус
Группа: Администраторы
Сообщений: 6243
Статус: Offline

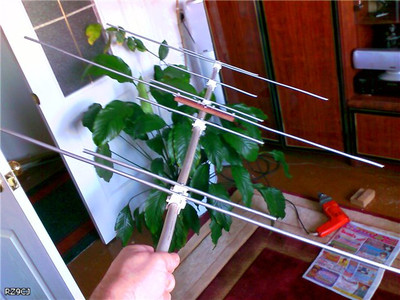

7+15
144+430 мГц

6мм алюм

Кабель питания 50 Ом
в разрыв элемента
выделенного цветом.



Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Четверг, 20.05.2010, 18:21 | Сообщение # 8
Генералиссимус
Группа: Администраторы
Сообщений: 6243
Статус: Offline
Это чтоб не забыть - в тему положу :-)



Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Четверг, 20.05.2010, 18:37 | Сообщение # 9
Генералиссимус
Группа: Администраторы
Сообщений: 6243
Статус: Offline
US5ID

уже вечером решили утричком выехать на соревнования по УКВ))) заодно и проверить походную антенну для экспедиций которую собрал ещё зимой. Решили участвовать только на 144 хотя потом пожалели что не стали выступать и на 430 ,анетенна великолепно работала на обеих диапозонах.
Прилагаю небольшой фотоотчет с места событий.

Состав команды UR5IZA/P: US5ID Владимир,UY1IM Александр.
Аппаратура: FM-2008 5 W
АНТЕННА: 5+7 EL. YAGI ( 2 м над землей)
Аккумулятор YUASA 12V , 17Ah
LOC: KN98BA 275м
в итоге : 63 QSO 144МГц

Всех с наступающим ДНЕМ РАДИО и ДНЕМ ПОБЕДЫ!!
73!!! de US5ID.

Взято отсюда

http://doolru.org.ua/forum/viewtopic.php?p=255


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Четверг, 20.05.2010, 18:38 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 6243
Статус: Offline
us6igl писал(а):
US5ID
Поделитесь, пожалуйста, антеннкой. Размерами и способом настройки.

Пожалуйста... это антенны RZ9CJ
очень практичны особенно для спутников..
очень легко повторяются.. без настройки если выдержаны размеры
питание одним кабелем
согласование напрямую 50ом ( я дополнительно на кольце ставлю еще симметрирующее устройство)
могу выслать чертеж не пока его нет его в электронном виде
поэтому более рационально и глубже вы ознакомитесь с ними по этим ссылкам
если будут вопросы пожалуйста попробуем решить
http://stas.noskov.name/ant/
http://ux2ll.mirtesen.ru/blog/43876520209 сайт UX2LL

73!!!! Успехов! US5ID


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Четверг, 20.05.2010, 18:51 | Сообщение # 11
Генералиссимус
Группа: Администраторы
Сообщений: 6243
Статус: Offline
а мне еще вот эта фотка нравится



Прикрепления: 1834143.jpg(63Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Понедельник, 14.03.2016, 15:46

RZ9CJДата: Понедельник, 24.05.2010, 18:09 | Сообщение # 12
Генералиссимус
Группа: Администраторы
Сообщений: 6243
Статус: Offline
Quote ("us6igl")
RZ9CJ
Рад приветствовать Вас на нашем форуме.
Сразу вопрос, с вашего позволения. Есть ли расчеты антенны 145.500, 433.500 такого варианта:
[attachment=0]big.jpg[/attachment]
Только с 5 элементами на двойку и "сколько влезет между ними" на 70 см диапазон. Облазил весь радиосканнер, не нашел.

Антенна 112 Ом - согласование одним куском кабеля 75 Ом
длиной 0,517 мм х Кукор кабеля.
Если кабель с Кукор 0,66 - то длина куска = 0,341 мм
Если Кукор 0,88 - длина куска = 0,455 мм

Если Кукор не известен - взять кусок 0,455 мм и отрезанием
вогнать КСВ на обоих диапазонах по минимум КСВ

Т.к. современные кабели выпускаются с Кукр от 0,88 (импортные)
до 0,66 (отечественные) - то длина кабеля и будет не более 455 мм
и не менее 341 мм.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Четверг, 08.07.2010, 17:01 | Сообщение # 13
Генералиссимус
Группа: Администраторы
Сообщений: 6243
Статус: Offline
LY1OA
всем привет,

кончился IARU FD-2010. Теперь Сергеи RZ9CJ вам точно могу сказать что эта антенна 6+12 удевила даже меня.
Вы просили сообщить что получиться

Резюме такое:
1) не делал стэк (одну повесил вертикально на однои мачте 7м, другую горизонтально на другои мачте около 5м)
2) расстояния между корреспондентами
на 2 м диапазоне самое дальнее что повезло 450 км
на 0,7 м диапазоне - 250 км

значит она точно может еще больше...

http://www.radioscanner.ru/forum/topic33221-106.html


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Вторник, 13.07.2010, 11:37 | Сообщение # 14
Генералиссимус
Группа: Администраторы
Сообщений: 6243
Статус: Offline
Кcтати - вот ответ тем, кто интересуется
вопросом стекирования двухдиапазонных
антенн 144+430
с питанием по одному кабелю

Илья 501 RA3YCI - стек *заточен* на 430 мГц

UT2UU - стек *заточен* на 144 мГц


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Среда, 28.07.2010, 19:35 | Сообщение # 15
Генералиссимус
Группа: Администраторы
Сообщений: 6243
Статус: Offline
UT2UU

Отчитаюсь по дальнейшим испытаниям стека из двух 7+11. По спутикам, не смотря на длинный и не особо хороший кабель (35 метров RG-8) вполне можно проводить QSO через AO-51 (S-метр ничего не показывает, но слышно Q5) и HO-68 (1-2 кубика по S-метру), с натяжкой слышно SO-50 но на грани (с провалами и шипением). Если поменять кабель на более правильный - то с SAT все будет в лучшем виде.
Так что основная цель - работа через SAT на 2-метровый стек DK7ZB, путем добавления элементов на 430 - достигнута и результаты откровенно порадовали.
Таким образом можно считать проверенной на практике теорию о том, что стеки двухдиапазонок вполне работают.
На двоейке антенна при появлении тропо показала себя отлично, выиграв у моей 7+15 около 1 балла. Весь фокус в том, что у меня 7+15 стоит на 10 метровой мачте, а стек стоит всего 3 метра над крышей. Когда прохода нет - стек серьезно проигрывает из-за ограниченного радиуса прямой видимости. Как начинается хороший проход - он начинает выигрывать.
Вот такие вкратце итоги по испытанию этих двух антенн.

Так что основная цель - работа через SAT на 2-метровый стек..... достигнута и результаты откровенно порадовали.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме
