Строим антенны сами
RK9CBДата: Среда, 29.08.2012, 10:19 | Сообщение # 1
Генерал-полковник
Группа: Друзья
Сообщений: 1174
Статус: Offline
Рано или поздно любой УКВист приходит к выводу, что антенны - наше всё и оказывается перед выбором, по какой модели и из чего строить антенну для дальних связей. Моделей антенн и вариантов их исполнения в интернете множество. Начинающему есть смысл остановить свой выбор на хорошо повторяемых конструкциях: делай точно как описано и все получится.

В качестве траверсы решил применить стеклопластиковые трубы. По прочности практически не уступают аллюминию, большой плюс - стеклопластик хороший диэлектрик, что позволяет пропускать элементы антенны прямо сквозь траверсу и не требует корректировки длин элементов. Из-за нестойкости стеклопластика к ультрафиолету трубы приходится красить, я красил губкой, сначала два тонких слоя грунтовкой ГФ-115, затем 2 слоя эмалью ПФ-115. На грунтовке краска держится прочно.

В качестве материала для элементов применил проволоку сплава Ак5 диаметром 5 мм, купленную в фирме "Цветметсплав" на Вишневой.

При изготовлении элементов для первой такой антенны на всякий случай оставлял по 0,5 мм добавки по длине, но, как показало испытание антенны, это излишнее. Можно резать элементы точно в размер, как в модели антенны. Далее стыкуем трубы между собой, либо при помощи отрезка трубы меньшего диаметра, либо трубу меньшего диаметра внутрь трубы большего диаметра. Второй вариант стыковки надежнее, поэтому если длина антенны большая и последняя строится для стационарного использования - лучше применять его.
После стыковки делаем отметки для точек сверления, очень внимательно и обязательно на полностью собранной траверсе! (7 раз отмерь!!!) и сверлим. Я сверлил при помощи нехитрого приспособления для дрели. Фото внизу, справа - заготовки перед сборкой:
Прикрепления: 4064633.jpg(322Kb) · 4906313.jpg(246Kb) · 5794319.jpg(274Kb)


Сергей RK9CB, SV-03, MO06IT Eкатеринбург
UHF/VHF: 144 MHz 13 el.H, 100W; 430 MHz 27 el.H, 50W.,
HF: 14-28 MHz 2el.quad, 1.8-7MHz DP trap.


Сообщение отредактировал R9CBC - Среда, 29.08.2012, 11:47

RK9CBДата: Среда, 29.08.2012, 11:02 | Сообщение # 2
Генерал-полковник
Группа: Друзья
Сообщений: 1174
Статус: Offline

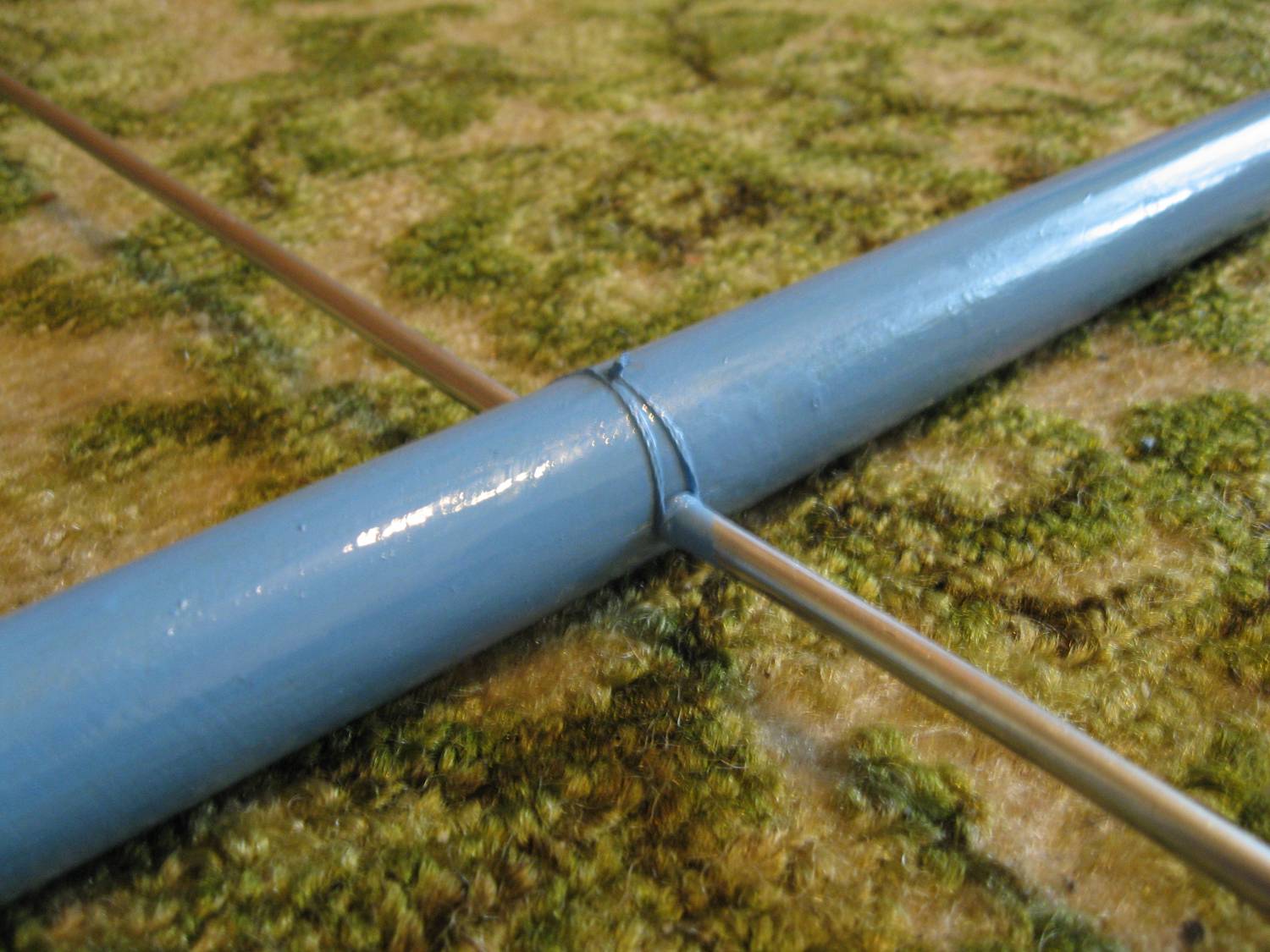

При сверлении отверстий нужно учитывать, что при протягивании элемента через траверсу элемент должен входить "внатяг", но не слишком сильно, чтобы не поцарапать металл. После установки всех элементов нужно их тщательно отцентрировать и зафиксировать капроновой суровой ниткой, делая по 2-3 оборота нитью с каждой стороны от траверсы. После полной сборки антенны и проверки ее работы узлы фиксации элементов покрыть краской:


Не буду в деталях останавливаться на изготовлении узла крепления разрезного вибратора и кабель-стакана для отсечки тока по внешней стороне оплетки. Для узла крепления использовал кусок текстолита размерами 80*40*8, отверстия под элементы в нем сверлил при помощи того же станочка. Жилы кабель-стакана подключены к концам активного вибратора путем запрессовки.


И вид антенны в разобранном состоянии (в собранном виде дома не умещается smile )


Антенна была испытана во время соревнования "УКВ Кубок Урала 2012". Замеры производились, при помощи КСВ-метра "Revex" и анализатора "RigExpert" AA-520: КСВ в телеграфном и SSB участках не превышал 1,1, к ФМ участку увеличивался до 1,4. С учетом того, что антенна оптимизировалась именно на CW и SSB участки - результат отличный.

Отдельное спасибо Сергею R9CUM за многочисленные консультации и Наталье UA8CAF за тест антенны. Кстати, за час с небольшим работы во время теста Наталья заработала 1-ый разряд, с чем ее и поздравляю! Так что в деле антенна тоже проверена biggrin

Ничего сложного в постройке нет, при аккуратном и точном исполнении хороший результат гарантирован. Финансовые затраты невелики: на эту 144 МГц антенну 13 элементов и длиной рабочей части 7,6 метра я потратил примерно 1400 руб., это трубы, проволока и прочая "мелочевка".
Стройте антенны сами! Когда сработаете DX-ов на сделанную своими руками антенну - поймете почему! biggrin
Прикрепления: 0748363.jpg(170Kb) · 7943844.jpg(283Kb) · 8311265.jpg(305Kb) · 3502228.jpg(323Kb) · 1187757.jpg(265Kb)


Сергей RK9CB, SV-03, MO06IT Eкатеринбург
UHF/VHF: 144 MHz 13 el.H, 100W; 430 MHz 27 el.H, 50W.,
HF: 14-28 MHz 2el.quad, 1.8-7MHz DP trap.


Сообщение отредактировал R9CBC - Среда, 29.08.2012, 14:06

Mega-ProffДата: Среда, 29.08.2012, 13:10 | Сообщение # 3
Генерал-майор
Группа: Проверенные
Сообщений: 463
Статус: Offline
Пож-ста опишите какие стеклопластиковые трубы исвользовались.
Как делали стыки.
Без растяжки держат длину 7.6м?

PS. Делаю 4х48LE. Спасибо R9CUM за консультации по применению стеклопластика.


RA9QAW Alexandr Kurgan
MO25pk

RK9CBДата: Среда, 29.08.2012, 13:46 | Сообщение # 4
Генерал-полковник
Группа: Друзья
Сообщений: 1174
Статус: Offline
Mega-Proff, Александр, при длине антенны 7,6 метра без растяжек, по-моему не обойтись... Использовал 2 трубы 23/19 длиной по 2 метра, одну трехметровую 23/19 и 1 метр трубы 18/14 (на "нос" антенны). Трубы 23/19 состыкованы при помощи 20 см кусков трубы 18/14. Данные антенны облегченные, для тестов, поэтому не стал применять более толстую трубу 30/25 для центральной части траверсы.

Если антенна нужна для стационарного применения - однозначно центральную часть надо усиливать, особенно, если в месте эксплуатации случаются сильные ветры и обледенение.
Если делать стек с креплением каждой антенны в двух местах - можно обойтись и без труб 30/25, но возрастает количество труб в несущей конструкции. Мне лично больше нравится именно этот вариант: как ни крути, а две точки крепления антенны хоть как надежнее, чем в одной...
Как пример, конструкция стека UA9DH:

тут растяжки практически не требуются


Сергей RK9CB, SV-03, MO06IT Eкатеринбург
UHF/VHF: 144 MHz 13 el.H, 100W; 430 MHz 27 el.H, 50W.,
HF: 14-28 MHz 2el.quad, 1.8-7MHz DP trap.


Сообщение отредактировал R9CBC - Среда, 29.08.2012, 13:47

Mega-ProffДата: Среда, 29.08.2012, 15:15 | Сообщение # 5
Генерал-майор
Группа: Проверенные
Сообщений: 463
Статус: Offline
Не пытались крепить элементы в стеклопластиковой трубе по другому?
Один из вариантов,к примеру, как в статье "8х18 RA3AQ-430"??
Ведь можно пластик просверлить на d5.7мм, затем вставить изоляцию от кабеля и потом сам элемент.
Хотя вы же использовали 5мм провод без изоляции.


RA9QAW Alexandr Kurgan
MO25pk

RK9CBДата: Среда, 29.08.2012, 15:25 | Сообщение # 6
Генерал-полковник
Группа: Друзья
Сообщений: 1174
Статус: Offline
Можно и так... наверное, такой способ актуален, если используется проводящая траверса или требуется демонтаж элементов. Я воспользовался наиболее простым и проверенным способом.

Сергей RK9CB, SV-03, MO06IT Eкатеринбург
UHF/VHF: 144 MHz 13 el.H, 100W; 430 MHz 27 el.H, 50W.,
HF: 14-28 MHz 2el.quad, 1.8-7MHz DP trap.


Сообщение отредактировал R9CBC - Среда, 29.08.2012, 15:40

Mega-ProffДата: Среда, 29.08.2012, 21:55 | Сообщение # 7
Генерал-майор
Группа: Проверенные
Сообщений: 463
Статус: Offline
Интересует место крепления стеклопластика к мачте или 2-м распоркам.
Как я понял на фото водопроводный тройник распилен. И к U-части тройника примотана веревка.
Как у вас?


RA9QAW Alexandr Kurgan
MO25pk

RK9CBДата: Четверг, 30.08.2012, 09:32 | Сообщение # 8
Генерал-полковник
Группа: Друзья
Сообщений: 1174
Статус: Offline
В данный момент временно использую разъемные колодки, выпиленные из текстолита толщиной 25 мм. Вариант в принципе неплохой, но для аккуратного исполнения необходима кольцевая фреза, чтобы в заготовке сделать ровный круглый вырез. Обсверливанием по кругу получается не слишком аккуратно, на времянку пойдет, конечно, но если требуется смена поляризации с поворотом траверсы вдоль оси - уже не очень, для лучшего скольжения нужно или вкладыш делать из трубы большего диаметра или еще что придумывать. В идеале нужно найти U-болты с опорой под трубу соответствующего диаметра, вроде бывают такие, для крепления глушителей у авто, но я пока найти не могу подходящих...
http://quad.ru/production/altube.php вот тут на странице крепления, о которых я пишу. Единственно, что мне в таком варианте не нравится - слишком много железа оказывается в зоне элементов. На 144 еще нормально, на 432 это уже не очень хорошо, на 1296 вообще неприемлемо.

Для крепления в стеке видимо применю вариант, как на фото UA9DH.


Сергей RK9CB, SV-03, MO06IT Eкатеринбург
UHF/VHF: 144 MHz 13 el.H, 100W; 430 MHz 27 el.H, 50W.,
HF: 14-28 MHz 2el.quad, 1.8-7MHz DP trap.


Сообщение отредактировал R9CBC - Четверг, 30.08.2012, 09:37

RK9CBДата: Понедельник, 08.10.2012, 12:57 | Сообщение # 9
Генерал-полковник
Группа: Друзья
Сообщений: 1174
Статус: Offline
"Стрелка" 432 МГц на 27 элементов, "облегченный вариант" (по весу). Используемые трубы 23/19 и 18/14 мм, всего три колена.
Прикрепления: 8575384.jpg(69Kb)


Сергей RK9CB, SV-03, MO06IT Eкатеринбург
UHF/VHF: 144 MHz 13 el.H, 100W; 430 MHz 27 el.H, 50W.,
HF: 14-28 MHz 2el.quad, 1.8-7MHz DP trap.

R9CAPДата: Среда, 31.10.2012, 14:54 | Сообщение # 10
Генерал-майор
Группа: Пользователи
Сообщений: 290
Статус: Offline
Сергей, а зачем Т-образная штука для оттяжек? и все 3 оттяжки в одном месте сходятся?! у меня длина траверсы 10м, вот думаю как её подвесить)

С уважением , Константин R9CAP!

RK9CBДата: Среда, 31.10.2012, 15:31 | Сообщение # 11
Генерал-полковник
Группа: Друзья
Сообщений: 1174
Статус: Offline
Эти антенны намеренно сделаны легкими из нетолстых труб, поскольку рассчитаны на крепление в стеке.
Три оттяжки - чтобы одиночную антенну не болтало по горизонту. Можно было сделать и две, изначально прицепил одну центральную, но увидел, что по горизонту недостаточно жестко (если сильный ветер будет) и решил добавить боковые для подстраховки... Для "десятиметровки" лучше сразу предусмотреть растяжки по горизонту.


Сергей RK9CB, SV-03, MO06IT Eкатеринбург
UHF/VHF: 144 MHz 13 el.H, 100W; 430 MHz 27 el.H, 50W.,
HF: 14-28 MHz 2el.quad, 1.8-7MHz DP trap.

RM9CMДата: Среда, 14.11.2012, 12:44 | Сообщение # 12
Генерал-полковник
Группа: Пользователи
Сообщений: 1141
Статус: Offline
http://www.youtube.com/watch?v=PdKiIRSIc2o&feature=youtu.be Полезное инфо.Взято с Российского УКВ портала.

Сергей, rm9cm ( mo07bf ; sv42) IC-9100 ; 144 - 17B2; 430 - Yaga 24el; 1300 - Yaga 49el ra3le; 3,5 - 30 - Gap Titan DX.

RK9CBДата: Вторник, 05.02.2013, 10:10 | Сообщение # 13
Генерал-полковник
Группа: Друзья
Сообщений: 1174
Статус: Offline
Н-да... судя по количеству постов в теме, народ антенным строительством не шибко увлекается... sad

Сергей RK9CB, SV-03, MO06IT Eкатеринбург
UHF/VHF: 144 MHz 13 el.H, 100W; 430 MHz 27 el.H, 50W.,
HF: 14-28 MHz 2el.quad, 1.8-7MHz DP trap.

R9CAPДата: Вторник, 05.02.2013, 10:47 | Сообщение # 14
Генерал-майор
Группа: Пользователи
Сообщений: 290
Статус: Offline
я че то забросил укв, хотя дособирать то осталось на 2 вечера(( траверса окрашена, просверлена, элементы напилены, вставить и закрепить сталось...причем элементов 7 уже закрепил из 16...трансивера УКВшного нет, поэтому и не собираю

С уважением , Константин R9CAP!

RK9CBДата: Вторник, 05.02.2013, 11:05 | Сообщение # 15
Генерал-полковник
Группа: Друзья
Сообщений: 1174
Статус: Offline
ФМ портативку тоже продал? Можно и в ФМ работать. Вчера Сергей из Челябинска, RU9A подходил, я его с 1 Вт принимал без проблем.

Сергей RK9CB, SV-03, MO06IT Eкатеринбург
UHF/VHF: 144 MHz 13 el.H, 100W; 430 MHz 27 el.H, 50W.,
HF: 14-28 MHz 2el.quad, 1.8-7MHz DP trap.
