Вертикал ,проблема - противовесы
RA9SVYДата: Суббота, 23.11.2013, 22:51 | Сообщение # 76
Лейтенант
Группа: Пользователи
Сообщений: 54
Статус: Offline

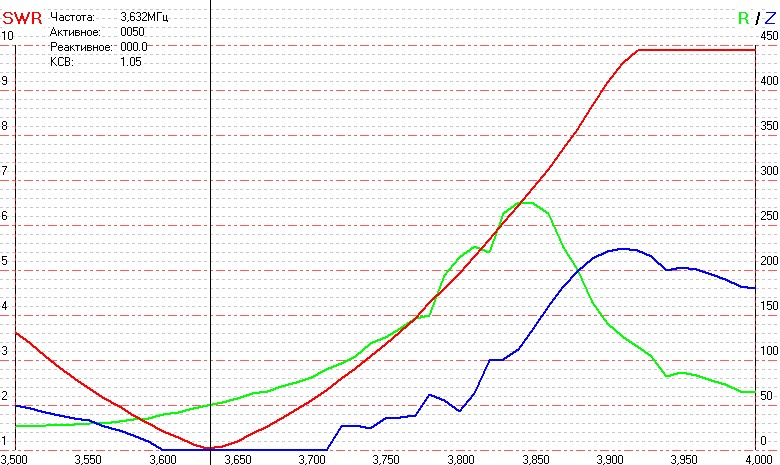

Балконная удочка без противовесов. Вернее - без классических радиалов. Роль противовеса играет арматура балкона. Монобенд, для перехода на другой диапазон или участок диапазона (на 80-ке антенна узкополосная, но не сверх-) нужно переключить СУ у основания.
Прикрепления: 9975348.jpg(158Kb) · 5822738.jpg(156Kb) · 3739552.jpg(157Kb) · 5097055.jpg(152Kb) · 0760089.jpg(155Kb)


Сергей

US7ISE_AlexДата: Воскресенье, 22.12.2013, 23:44 | Сообщение # 77
Сержант
Группа: Пользователи
Сообщений: 20
Статус: Offline
Всем привет!
Хочу 5/8 для 28Мгц сделать из удочки с проводом внутри, ну и удлиняющей катушкой естественно.
Противовесы если  в бухточку, то какого диаметра сделать бухточку и какой длинны сделать противовес,  если применить телефонный провод например ПРППМ?
Для CW участка возьму проводок примерно 6,65м и диаметром 1,5 кв мм
Кто-нибудь делал так?


73 Александр

RZ9CJДата: Воскресенье, 22.12.2013, 23:52 | Сообщение # 78
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Цитата US7ISE_Alex ()
для 28Мгц сделать из удочки с проводом внутри,
C вертикальным проводом 2,67 м - у вас точно все будет работать,
а вот с 5/8 - это пробовать нужно.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

US7ISE_AlexДата: Понедельник, 23.12.2013, 00:49 | Сообщение # 79
Сержант
Группа: Пользователи
Сообщений: 20
Статус: Offline
...хоть уже и зима и темнеет рано-надо пробовать.
...жаль в мане немогу катушки рисовать чтоб просчитать антенну


73 Александр

RA9SVYДата: Среда, 25.12.2013, 15:12 | Сообщение # 80
Лейтенант
Группа: Пользователи
Сообщений: 54
Статус: Offline
В нужном месте ставится нагрузка. Задаются параметры нагрузки: активное сопротивление R, или параметры LC, или реактивность R+jX.
Если требуется только катушка, задаётся параметры L и Q. Если реальная катушка не сосредоточена в одном точечном месте, можно разбить проводник на несколько небольших участков (допустим, 3) и поместить в каждый участок индуктивность L/3. Я так делаю.

Добавлено (25.12.2013, 15:12)
---------------------------------------------
Время идёт и не понятно - совет подействовал или был написан в пустоту?


Сергей

RA9CMGДата: Среда, 25.12.2013, 16:29 | Сообщение # 81
Генерал-майор
Группа: Друзья
Сообщений: 294
Статус: Offline
Поставил удочку из 1 поста - работает ...
КСВ нечем измерить. Питающий кабель CommScope F660BV (стоит тюнер-автомат).


RA9CMG Василий , MO06BK Полевской

RZ9CJДата: Среда, 25.12.2013, 18:03 | Сообщение # 82
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Цитата RA9CMG ()
Поставил удочку из 1 поста - работает ..
Василий,а фото есть возможность сделать ?
И как работает ? Какие связи проведены ?


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RA9CMGДата: Среда, 25.12.2013, 20:22 | Сообщение # 83
Генерал-майор
Группа: Друзья
Сообщений: 294
Статус: Offline
Цитата RZ9CJ ()
Василий,а фото есть возможность сделать ?И как работает ? Какие связи проведены ?
Фото хотел сделать, но все делалось быстро в обеденное время. Вылетело из головы.
Стоит не на балконе а на краю крыши. Противовес оттянут немного в сторону и не свернут в бублик.
По поводу связей - не было времени т.к. настраивал "цифру"(Для чего собственно ее и ставил на ВЧ диапазоны).
Заказал интерфейс. Хочу на пятнашке и десятке на эту "удочку" пошуметь в Новогодние каникулы.


RA9CMG Василий , MO06BK Полевской

RA9SVYДата: Среда, 25.12.2013, 22:51 | Сообщение # 84
Лейтенант
Группа: Пользователи
Сообщений: 54
Статус: Offline
Делали по размерам как в описании или настраивали после изготовления? Какими приборами? Какие параметры достигли при настройке?

Сергей

RA9CMGДата: Четверг, 26.12.2013, 11:59 | Сообщение # 85
Генерал-майор
Группа: Друзья
Сообщений: 294
Статус: Offline
Цитата RA9SVY ()
Делали по размерам как в описании или настраивали после изготовления?
Делал по размерам (5300х4300). Приборов нет. Кабель питания - полуволноый повторитель для двадцатки из 75-омного тв кабеля(кабель качественный).
Перед трансивером стоит LDG Z-11Pro2.


RA9CMG Василий , MO06BK Полевской

RA9SVYДата: Четверг, 26.12.2013, 16:05 | Сообщение # 86
Лейтенант
Группа: Пользователи
Сообщений: 54
Статус: Offline
А что мешает сделать хотя бы простейший КСВ-метр? Прибор очень нужный. Делается за один вечер. Калибруется элементарно. Позволяет оперативно контролировать состояние антенно-фидерного тракта. На этом форуме была схема. Если лень всё листать - могу прислать.
Сравнивал самодельный КСВ-метр и RSM-600. Показания совпадают.
Как я раньше обходился без прибора?
Приобрёл антенный анализатор, научился пользоваться. Как это я раньше обходился без него?
Для чего написал? А вот для чего: если сделать проверенную антенну по размерам, то она будет работать. Как-то, но будет. Если померить по приборам, то вполне можно увидеть, что резонанс в стороне, входное сопротивление не то и т.д. Настроишь как надо - и самому приятно! Теперь если КСВ не 1 в резонансе, то как будто на спущеных колёсах еду. И дело не в мании 1,000. И на передачу, и на приём лучше работает правильно настроенная и согласованная антенна. Можно спорить и доказывать, мол - всё равно потери небольшие, слышу-отвечают и т.д. С этим можно мириться и соглашаться. А можно добиваться идеала.


Сергей

Сообщение отредактировал RA9SVY - Четверг, 26.12.2013, 16:23

RM9CMДата: Четверг, 26.12.2013, 17:31 | Сообщение # 87
Генерал-полковник
Группа: Пользователи
Сообщений: 1141
Статус: Offline
Цитата RA9CMG ()
Делал по размерам (5300х4300). Приборов нет. Кабель питания - полуволноый повторитель для двадцатки из 75-омного тв кабеля(кабель качественный). Перед трансивером стоит LDG Z-11Pro2.

На дворе 21 век,оглянись. В помощь .   www.google.com/search?q=Самодельный+КСВ+метр&espv=210&es_sm=122&tbm=isch&tbo=u&source=univ&sa=X&ei=9BK8UpfCOZP04QTA_YE4&ved=0

269 × 250 - ra1ohx.ru


Сергей, rm9cm ( mo07bf ; sv42) IC-9100 ; 144 - 17B2; 430 - Yaga 24el; 1300 - Yaga 49el ra3le; 3,5 - 30 - Gap Titan DX.

Сообщение отредактировал RZ9CJ - Понедельник, 24.08.2015, 09:23

RA9CMGДата: Четверг, 26.12.2013, 19:37 | Сообщение # 88
Генерал-майор
Группа: Друзья
Сообщений: 294
Статус: Offline
Еще раз повторю - нет времени заниматься замерами. Делал спонтанно в обеденный перерыв. Люди вон LW натягивают и работают.
И вообще это времянка, которая возможно "от лени" останется стоять дальше. Как определюсь с мачтой поставлю OCF.


RA9CMG Василий , MO06BK Полевской

RA9SVYДата: Четверг, 26.12.2013, 20:43 | Сообщение # 89
Лейтенант
Группа: Пользователи
Сообщений: 54
Статус: Offline
Антенна LW хороша тем, что по умолчанию используется с согласующим устройством. СУ вгоняет антенну в резонанс на диапазоне и согласует входное сопротивление с кабелем. Ещё плюс в том, что СУ находится, как правило, возле трансивера и сюда же заведён конец LW. Но степень настройки всё равно контролируется по прибору или ... на слух! Как ни уговаривай, выбор за хозяином.

Сергей

RZ9CJДата: Пятница, 27.12.2013, 07:21 | Сообщение # 90
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Цитата RA9CMG ()
Делал спонтанно в обеденный перерыв.
Класс,вот это правильно.
Антенна делается быстро,молодец Василий.
А насчет КСВ метра - не слушай ни кого. Нет - и не надо.
Правильно сделанная антенна будет хорошо работать.
Хотя лучше конечно иметь КСВ-метр.Цена вопроса 800 руб - для КВ КСВ-метра.
Анализатор конечно лучше,но 5-6 т.р. лучше на что путнее потратить.
Антенну можно по КСВ метру настроить а вот если антенна сделана плохо -
ни какой АА не поможет.
Да ни сколько не отрицаю что КСВ 1,0 - это хорошо,но главное в антенне не это.
Главное - что бы антенна работала эффективно,что бы связи отличные были.
Напомню - на КВ считается приемлемым КСВ до 3,0
Меня например вполне устроит антенна с КСВ = 2,0 если на нее и ДХ отвечает
и в тесте результат есть.Начихать мне на 2,0 - если антенна отлично работает.

А вот если корреспонденты не отвечают - то даже КСВ =1,0 меня не радует )))).
Как известно можно и кровать согласовать с кабелем и получить КСВ=1,0.

Кстати - самодельный КВ антенный анализатор там штук 10 деталюшек два тумблера
,подключается к компу а цена ну 100-200 руб .
http://www.cqham.ru/forum/showthread.php?t=8198


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме
