Вертикал ,проблема - противовесы
RN4ACZДата: Воскресенье, 12.04.2015, 20:29 | Сообщение # 106
Сержант
Группа: Пользователи
Сообщений: 19
Статус: Offline
Приветствую!
Сегодня поставил антенну из первого поста на крыше пятиэтажки, мачта около 5-ти метров из ПВХ труб, вертикально - полевик, в кольцо смотан какой-то кабель 75 ом, валялся на крыше)
Запитал дешевым RG-6 75ом ТВ кабелем около 35 метров фидер получился.
Из шека имеем:
7030 2.6
10100 1.5
14035 2.5
18100 5.0
21040 4.4
28050 4.2

Вот такие результаты, наверно еще свою лепту вносит и фидер 75-ти омный? Где-то читал про полуволновой повторитель, здесь на форуме.
О работе антенны сообщу позже:)
Несколько фотографий:


Прикрепления: 5716472.jpg(264Kb) · 2496414.jpg(143Kb)


Радиопоход
Сергей, RN1M, team RY1AAC, ex. RN4ACZ

RZ9CJДата: Вторник, 14.04.2015, 20:45 | Сообщение # 107
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Цитата RN4ACZ ()
фидер 75-ти омный?
Если КСВ при 50 омном фидере = 1,0 , то при применении 75 омного фидера имеем
75/50=1,5
Да,КСВ по диапазонам получился высоковат.
Можно попробовать удлинить и вертикальную часть
и шлейфовый противовес и настроить методом обрезания
сначала вертикальную часть, потом противовес
по минимуму КСВ .


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Вторник, 14.04.2015, 20:50

RZ9CJДата: Понедельник, 24.08.2015, 13:41 | Сообщение # 108
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Игорь RA9CIU поставил себе такую же балконную антенну,
удочка горизонтально.

Противовес пока был свернут кольцом - не смог настроить.
Сделал противовес вдоль балкона - антенна стала *строить*.

КСВ на двадцатке 1,2

Провел QSO с 3 районом - рапорт 59
Будем смотреть дальше,как связи пойдут.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Понедельник, 24.08.2015, 13:46 | Сообщение # 109
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Игорь перед тем ,как сделать антенну вместе со смонй
заходил у Юрию UA9CNI
посмотреть как сделана антенна,как работает.

По отзыву Юрия он работает в SSB
Европа,Азия и т.д. самая дальняя по его отзыву
связь - с Австралией.

Фото в этот раз я не сделал - сотик не взял из дома.
Вот фото - что было выложено раньше



Противовес Юрий так же сделал линейно - вдоль балкона


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Понедельник, 31.08.2015, 13:54 | Сообщение # 110
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Работали с Игорем в группе на 14 мГц SSB
Две дельты Fix beam на Карибы vs Горизонтальный Вертикал с шлейфовым противовесом .
biggrin
Проведено  12 QSO
На дистанции 1500-2000 км : 3,4,6 районы ,Украина

Можно определенно сказать : вертикал на этих дистанциях выигрывает 1-1,5 балла
На более дальних дистанциях пока не сравнивали.

Две самые слабые станции,которые я принимал на 44-55 , Игорь не смог разобрать -
усиление 2эл Дельты делает свое дело.
Так же *каменный мешок* из трех девятиэтажек у Игоря - мешает приему,тем не менее
его слышат  и слышат громче .

Я зову-станции дают рапорт или одинаковый или мне больше,
Игорь зовет - дают ему рапорт выше или одинаково - сказывается ДН.

Вот фото антенны - 6 этаж 9-ти этажки.





Вот и вся антенна.....удочка ,противовес за балконом и кабель питания.
Все.
Описание антенны - пост №1 в этой теме.
Кто не имеет возможности настроить антенну анализатором - шлейфовый
противовес можно сделать линейно - или согнуть в 2-3 раза за балконом.

У Игоря антенна со шлейфом ,свернутым кольцом не стала работать ,по КСВ метру не настроишь .
Сделал вдоль балкона с изгибами,перегибами - настроилась по КСВ -метру.

Прикрепления: 6835205.jpg(56Kb) · 6039074.jpg(54Kb) · 3485193.jpg(38Kb) · 8377200.jpg(8Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Вторник, 01.09.2015, 15:21

korotenko_yuriyДата: Пятница, 11.03.2016, 15:04 | Сообщение # 111
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
Приветствую вас друзья по хобби!Хочу поставить полно размерный вертикал на 40м,есть дюралевые трубы. От него хочу сделать вертикальный треугольник на 20-ку.Пожалуйста дайте размеры самого вертикала и противовесов,думаю будет стоять от земли метра 3-4.

RZ9CJДата: Суббота, 12.03.2016, 09:19 | Сообщение # 112
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Цитата korotenko_yuriy ()
размеры самого вертикала
Размеры - пост выше.
Для любого диапазона.
На 14 мГц мы делали ПРОВОЛОЧНЫЙ вертикал - длина вертикальной части получилась 5 300
Если делать из труб - длина будет меньше - нужно смотреть по минимуму КСВ.

У вас трубы входят друг в друга - верхней трубой можно регулировать длину.
Для начала возьмите 10 200 мм ну и плюс на настройку-пусть чуть длиннее будет.

Противовес все равно подбирать длину так же по минимуму КСВ нужно будет.
Сначала настаиваем вертикальную часть,потом противовес.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Суббота, 12.03.2016, 09:24

korotenko_yuriyДата: Суббота, 12.03.2016, 12:16 | Сообщение # 113
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
Спасибо.Дело в том,что я наврядли смогу двигать трубы,они будут стянуты хомутами,поэтому есть проблема.

RZ9CJДата: Понедельник, 14.03.2016, 14:45 | Сообщение # 114
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Вот - хомут верхнего колена не затягивать до конца - настроить
по минимуму КСВ а потом закрепить надежно .


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Вторник, 17.01.2017, 16:03 | Сообщение # 115
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Наклонный вертикал 160 м

Прикрепления: 5358531.jpg(54Kb) · 7294773.jpg(54Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Вторник, 17.01.2017, 16:05

RN4ACZДата: Среда, 15.03.2017, 22:16 | Сообщение # 116
Сержант
Группа: Пользователи
Сообщений: 19
Статус: Offline

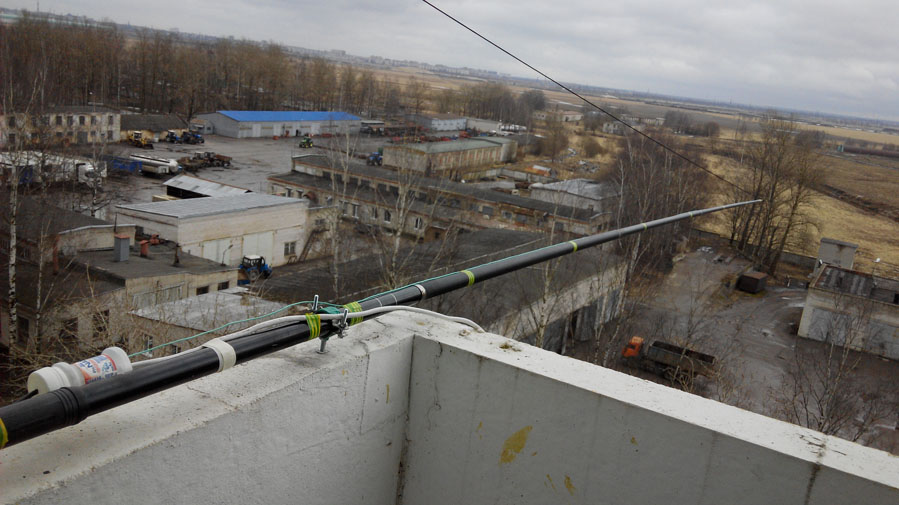

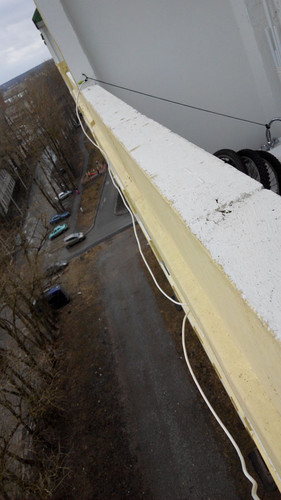

Итак, на новом QTH  на балконе 9-го этажа горизонтально  установил данную антенну. В качестве противовеса - 75-омный кабель, свернутый в бухту - антенна не захотела работать, развернул и расположил линейно вдоль балкона. КСВ 1,0 до 1,3 14-14.3, на других бэндах не строится, позже выложу результаты измерения КСВ.
Пока сработал только с Европой (CW), 6-й район (SSВ, антенна расположена на ю-в стороне дома...


Прикрепления: 4902488.jpg(122Kb) · 5772620.jpg(100Kb)


Радиопоход
Сергей, RN1M, team RY1AAC, ex. RN4ACZ


Сообщение отредактировал RN4ACZ - Среда, 15.03.2017, 22:18

RZ9CJДата: Пятница, 17.03.2017, 01:24 | Сообщение # 117
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Цитата RN4ACZ ()
75-омный кабель, свернутый в бухту -
Попробуйте поставить противовес вот так - как в первом сообщении
этой темы.
Мы именно так испытывали.
Графики КСВ я выкладывал по диапазонам

Прикрепления: 5178940.jpg(16Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Пятница, 17.03.2017, 01:25

RN4ACZДата: Понедельник, 20.03.2017, 22:08 | Сообщение # 118
Сержант
Группа: Пользователи
Сообщений: 19
Статус: Offline
Цитата RZ9CJ ()
Попробуйте поставить противовес вот так - как в первом сообщенииэтой темы.
Попробовал! Не работает, возрастает сопротивление, в т.ч. и на 20 метрах, ксв больше 9!
Посему оставил противовес вдоль балкона, как на моем фото выше. Во время дождя возрос КСВ до 1,5, но после как все просохло - около 1,3 smile Вероятно связано с тем, что у меня конец вертикала выполнен из медной проволочки (удлинил удочку до 30 см) без изоляции...
Все таки заявлена антенна как одно диапазонная, она так и работает. Работает прекрасно!!!!
За почти неделю работы на 20 метрах, 100 ватт, в т.ч. и в RDXC:
5U5R,
N,
VE,
YW,
JH,
A6,
4Z,
не говоря о европейских станциях, отвечают все, кого слышу.
С радиолюбителями России есть связи с 0L, 0D (CW+SSв), 0U,0S и ближе...
Я нахожусь в СПб.
Сергей Геннадьевич, спасибо Вам за РЕАЛЬНО работающие конструкции антенн!!! Использую на выезде и Яги несимметричные, и УКВ антенны и вот вертикал!!!
73!


Радиопоход
Сергей, RN1M, team RY1AAC, ex. RN4ACZ


Сообщение отредактировал RZ9CJ - Среда, 22.03.2017, 03:33

RZ9CJДата: Среда, 22.03.2017, 03:37 | Сообщение # 119
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Цитата RN4ACZ ()
5U5R,N,
VE,
YW,
JH,
A6,
4Z,
не говоря о европейских станциях,
Все континенты почти - нет только Австралии/Океании ну и Антарктиды.
Ну это дело времени и упорства.
Удачи и ждем сообщений с кем еще из интересных станций
удалось сработать.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме
