Многодиапазонные КВ антенны (простые)
RZ9CJДата: Вторник, 01.11.2011, 17:52 | Сообщение # 16
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
В связи с многочисленными просьбами....
От имени и по поручению....
В общем...
Обещанные фотки - как делать трансформатор

За качество не извиняюсь - т.к. рассмотреть
все равно можно - особенно если захотеть
рассмотреть :-)

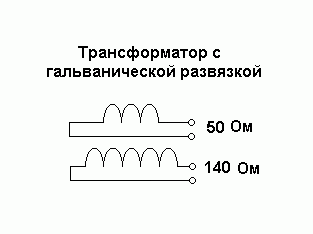

Трансформатор 50 на 140 Ом.



Берем ферритовое кольцо - в моем случае - два кольца.
Диаметр 40-50 мм .Можно диаметр меньше - но кол-во
колец побольше. От размеров кольца зависит - будет ли
трансформатор греться.
Проницаемость от 600 НН до 2000 НМ.
У меня попались 2000 НМ.



Путь вас не смущает - что трансформатор нужен 50/200 Ом - а здесь
описывается 50/140 Ом - именно этот трансформатор использован в
обеих антеннах - КСВ которых по диапазонам и выложен здесь на
скрин-шотах.
Все испытано,все работает.
Прикрепления: 3133088.gif(2Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Вторник, 01.11.2011, 17:56 | Сообщение # 17
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Кольца складываем трубочкой .
Перед установкой на крыше-нужно защитить
кольца от попадания влаги.
Железо - ржавеет ,что бы этого не произошло -
лучше всего опустить кольца в расплавленный
парафин.
В самом простом случае-можно сделать 2 а лучше 3 слоя
изоленты.



На крыше - поместить в полиэтиленовый пакет.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Вторник, 01.11.2011, 18:00 | Сообщение # 18
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Провод берем как можно толще - что бы заполнить
внутреннее пространство кольца.
Мне попался не очень толстый провод - но именно такой же я
применил в антенне - КСВ которой по диапазонам выложен
выше.

На получившемся кольце наматываем два витка.



Это что бы не перепутать направление намотки.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Вторник, 01.11.2011, 18:02 | Сообщение # 19
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Один виток сдвигаем на противоположную сторону -
получается по одному витку с каждой стороны



Первичная обмотка готова.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Вторник, 01.11.2011, 18:05 | Сообщение # 20
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Берем провод вторичной обмотки и вплотную к проводу первичной -
наматываем два витка.
Провода должны быть по возможности ближе друг к другу и
параллельны



Коричневым - один виток
Желтым - два витка

Провода внутри кольца - с одной стороны
на другую - так же параллельны.

От качества выполнения этой процедуры зависит
качество работы трансформатора.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Вторник, 01.11.2011, 18:08 | Сообщение # 21
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Наматываем с другой стороны так же два
витка



3 витка первичной обмотки - к кабелю 50 Ом (коричневый)
5 витков вторичной обмотки - к антенне 200 Ом.(желтый)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Понедельник, 16.05.2016, 22:13

RZ9CJДата: Вторник, 01.11.2011, 18:12 | Сообщение # 22
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Сдвигаем витки как можно ближе друг к другу
фиксируем изолентой



Выводы нужно делать минимальной длины.
Обмотки - замотать изолентой - так лучше
зафиксируются выводы от возможного смещения
при монтаже.

Трансформатор готов.

Вот отзыв о работе трансформатора :

Питер_AM
Намотал в соответствии с Вашей инструкцией, испытал трансформатор
( http://qrz-e.ru/forum/29-786-8099-16-1320148376 ).

Подтверждаю, что согласует 140 Ом от антенны в 50 Ом кабеля. (Главное, не перепутать обмотки,
к антенне больше витков, а к трансиверу меньше. :-))

Диапазон входных сопротивлений трансформатора с раздельными обмотками получился следующий:
от 43 до 900 Ом(!) при КСВ со стороны трансивера <2.6. При 140 Ом КСВ=1.

Таким образом, можно определить работоспособность по входному сопротивлению антенны:
R лежит в диапазоне 43....900 Ом, то КСВ в фидере <2.6.


Делается - минут за 5 ну если
все аккуратно - то минут за 10.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RA9SFRДата: Пятница, 11.11.2011, 16:19 | Сообщение # 23
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
..спасибо..

RZ9CJДата: Пятница, 11.11.2011, 17:04 | Сообщение # 24
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Quote (RA9SFR)
.спасибо..


А....а фотки будут ? :-)

трансформатора или антенны....

****************************************************************************

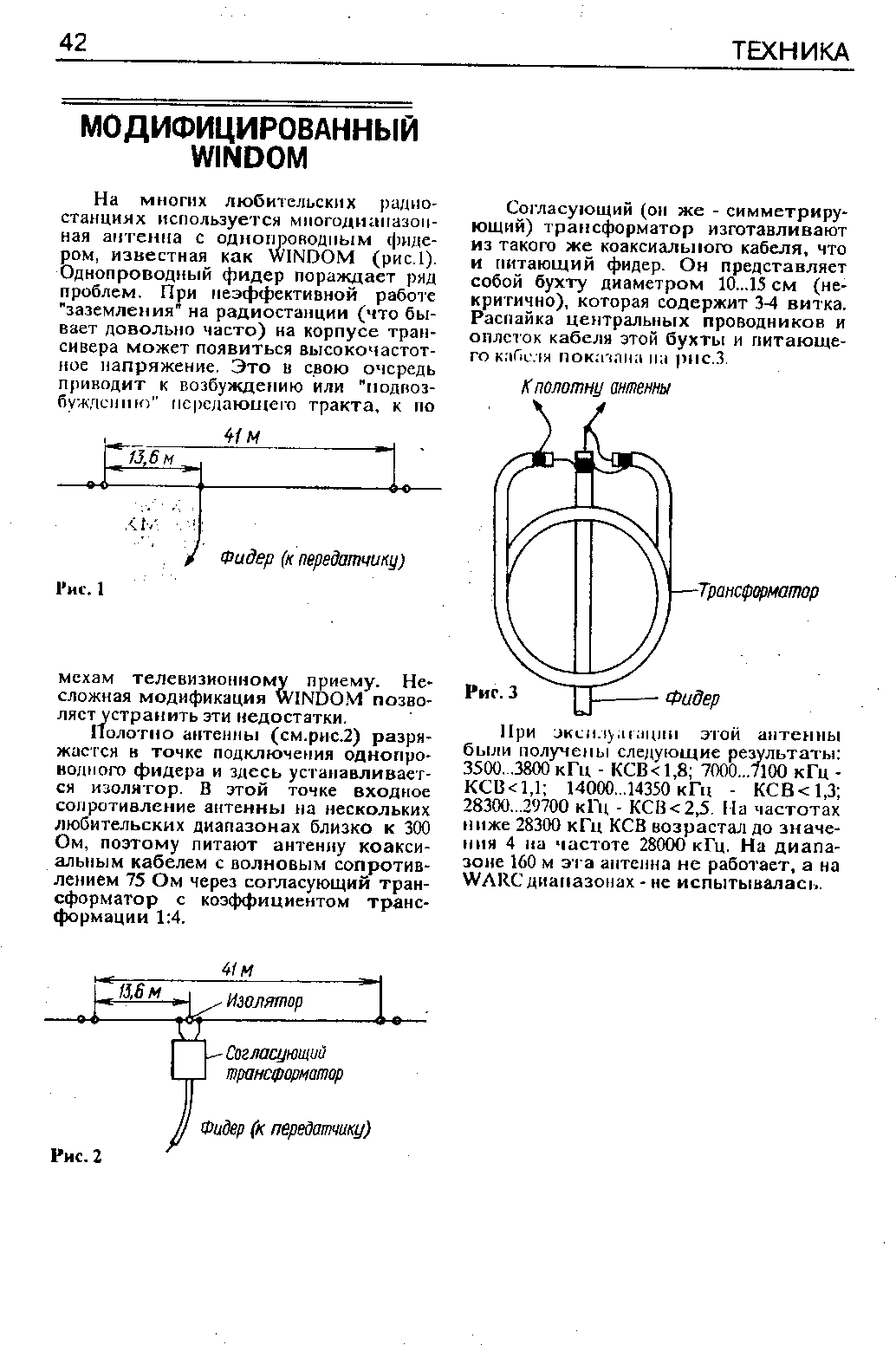

Кто не хочет делать трансформатор на кольце,можно сделать кабельный трансформатор.
Это транс 1:4
т.е. если применить кабель 50 Ом - со стороны антенны будет 200 Ом.



Распайка кабеля - показана на рисунке.
Это перепечатка видимо из журнала Радио.
Прикрепления: 2292213.gif(41Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RA9SFRДата: Пятница, 11.11.2011, 18:22 | Сообщение # 25
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
....как с вахты приеду , обязательно займусь... но это только после 17 ...

US3QQДата: Понедельник, 21.11.2011, 03:01 | Сообщение # 26
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
Сергей, какую мощность выдерживают подобные трансформаторы?

RZ9CJДата: Понедельник, 21.11.2011, 10:01 | Сообщение # 27
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
100 Вт выдерживает.

Был опробован трансформатор на 4 трубках
от мониторов - он выдерживал 2 кВт.

Трубки включались по 2 последовательно ,
обе в параллель.2х2.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RA9SFRДата: Понедельник, 21.11.2011, 12:45 | Сообщение # 28
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline

Добавлено (21.11.2011, 12:45)
---------------------------------------------
...кольцо 600HH 100*60*15 обмотал фторопластовой лентой и далее по описанию..
(лишнее фото можно удалить) спасибо.

Прикрепления: 4828166.jpg(2Kb)

RZ9CJДата: Понедельник, 21.11.2011, 13:16 | Сообщение # 29
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Кольцо...большеватистое :-)
Я брал примерно диаметром 40 мм

Провод потолще нужно - можно взять
ТВ кабель с медной оплеткой.
Используем его просто как
обмоточный провод.

Если реактивные токи будут - можно
в параллель к питающему кабелю
поставить конденсатор 50-60 пф - нужно
смотреть по КСВ


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RA9SFRДата: Понедельник, 21.11.2011, 13:51 | Сообщение # 30
Рядовой
Группа: Пользователи
Сообщений: 6
Статус: Offline
.. буду пробовать и с другими кольцами и проводом другим..
