Верткал 14 мГц на удочке
RZ9CJДата: Четверг, 15.04.2010, 18:47 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 6771
Статус: Offline
Вот простой - вернее даже простейший вертикал на 20 м.



Когда я его принес в одной руке - RV9CQ рассмеялся - ну
это типа карманная антенна - давай-давай - рассказывай...
куда этой игруше до моей Инвертухи ... я же Inv Vee на трубах все солидно
делал,на высоту поднимал....
А эта китайская удочка - ерунда - не серьезно...
Да и должна она быть узкополосной... ведь проволока тонкая - полевик...
это же не трубы диаметром 20-30 мм

Вобщем - недоверие полнейшее...

После того как антенна была собрана и подключена
КСВ подогнали -

1,0 от 14,0 до 14,25
- на краю диапазона
1,3 на 14,350

Вроде бы даже интерес появился - не узкополосная....один миф развелся...

Затем - когда были проведены QSO с RA0Q.. и рапорта давали 59, 59+5дБ, 59+10 дБ
отношение поменялось....потом RA6.. и т.д в завершения еще в пайл-ап был
сработан какой то ДХ и все... после этого оба и RV9CQ и UA9CBB захотели
себе сделать такие же антенны....



RV9CQ :
пока еще не верит что эта палка будет работать



Однако из любопытства -
помогает установить удочку



Дроссель на колечке





Удочка оказалась большой...
целых 6 метров.... :-)



А вот и связи в бумажном логе появились....
RV9CQ не скрывает удивления
что на эту карманную антенну
отвечают лучше...
чем на стационарную Инвертуху...



Ну а это....
за удачное испытание маленькой ...
и как оказалось
весьма достойной антенны



Как видно - антенна очень легкая.
Быстро разворачивается - достаточно вытянуть колена вверх.
Единственный противовес - на высоте 0,5 - 1 метр над землей.

ДН стреляет в сторону противовеса несколько лучше чем в
другие стороны.
Это нужно учитывать.

Несмотря на каменный мешок - гаражный массив -
наличие рядом
металлических ворот и
близкорасположенных проводов ....
антенна строится
Прикрепления: 7296706.jpg(14.1 Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Четверг, 28.04.2016, 19:22

RA9FDRДата: Вторник, 20.04.2010, 07:55 | Сообщение # 2
Генерал-лейтенант
Группа: Модераторы
Сообщений: 618
Статус: Offline
Quote (RZ9CJ)
Так что есть пока желание - вертикал на удочке сделать
40,20, 15 м - одна удочка.Конструкция и высота - как на фото-
всё так же.

Подсказка из собственного опыта испытания полевых штырей - на удочке делай один вертикал длиной 10.2м.
Внизу Т-контур и галетный переключатель. На 40 напрямую. На 20 и выше через контур. Настраивается легко. Работает изумительно.
Противовесы я делал 3-4 также длиной 10.2м


73!Сергей RA9FDR

RZ9CJДата: Четверг, 09.12.2010, 11:26 | Сообщение # 3
Генералиссимус
Группа: Администраторы
Сообщений: 6771
Статус: Offline
UU4JDP
( т.еперь понимаю, что все впечатления без бут....и не расскажешь).
За 15 дней - 51 страна мира


Учитывая, что живу в Крыму, только трансивер- 80 вт
SSB - Канада,
Земля Франца Иосифа,
Магадан,
Япония,
южный Китай,
Индонезия,
Ближний Восток и
Африка,
Антарктида,
за Европу молчу.

Уже больше месяца использую такую антенну-доволен.
Трансивер-FT897D,отвечают с первого раза,есть связи
с
Чили ,
Бразилией,
Штаты.
Хорошая антенна.
RW4WP

UR5XMM

Вертикал на 14 Мгц трудится уже больше года.На небольшую мощность (около 20 ват) сработано
Достаточно много ДХ
(
USA ,
5W ,
VK,
ZL
KH6)

на 20 ватт cработано на 28 Мгц
VE3EY
CO6LР

Здравствуйте! Сразу о главном, в антеннах (в строительстве).
Причитал про антенну (удочка 6 метров) http://qrz-e.ru/forum/29-336-1
Очень хочется узнать её параметры (размеры). Извините за потраченное время.
С Уважением Макар.


R9HAZ  To RZ9CJ
Привет, Сергей!
На 28мгц есть что то похожее?

R9HAZ


По просьбе радиолюбителей выкладываю размеры и на другие диапазоны

Цитата
san_s
Хотелось что-то подобное и на 15 метрах.



Цитата M  R9HAZ ()
To RZ9CJ Привет, Сергей!
На 28мгц есть что то похожее?
R9HAZ


Прикрепления: 0402822.jpg(14.1 Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Вторник, 04.02.2020, 14:12

RZ9CJДата: Понедельник, 14.03.2011, 16:08 | Сообщение # 4
Генералиссимус
Группа: Администраторы
Сообщений: 6771
Статус: Offline
По идее RX3QFY
была реализована переключалка на несколько направлений
на базе данного вертикала.

Вот как она выглядит



Релюшками переключается противовес.

Вот отзыв о работе :
судя по coобщению сделано было в пластиковом корпусе,
барашки как крепежная система, внутри стоят РПВ2/7
(используется у него один трансивер)
коммутация с помощью витой пары UTP-5е для внешней проводки,
дополнительно поставлена ферритовая застежка на управляющий кабель,
для исключения наводок.

Уровень принимаемого сигнала до 1 балла громче в направлении противовеса,

на передачу :
от 0,5..1 балла на ближних трассах,
до 2..3 баллов на дальних
в зависимости от расстояния.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Понедельник, 14.03.2011, 16:39 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 6771
Статус: Offline
Вообщем тоже самое когда я рассказал
про свою доработку Вашей конструкции одному приятелю.
Дал почитать ссылку на эту тему - полное сомнение и фырканье.

Потом скрепя сердце решил на досуге сделать и... короче фырканье
сменилось возгласами "О!","О-ГО-ГО!" и т.п.

Потом приятель похвалился, что такую антенну собрал
(на морозе в -25 градусов) всего за 10 минут!


[16:24:01] RZ9CJ: лично я бы сделал 5 притивовесов -
все равно только один работает

[16:24:34] RZ9CJ: направления : NA , EU ,AF , VK , JA

[16:26:51] Юрий RX3QFY: Моя модификация антенны задумывалась
как первоначальный вариант полевой антенны, потом переделать ее
в многодиапазонную...

Потому и было сделано 4 направления.
Ведь по идее можно поставить даже 10 противовесов.
Кому как нравится.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Среда, 28.02.2018, 10:01

RK9CBДата: Вторник, 29.03.2011, 13:05 | Сообщение # 6
Генерал-полковник
Группа: Друзья
Сообщений: 1174
Статус: Offline
В качестве противовеса наверное можно попробовать использовать рулетку 6 метров с металлическим полотном - очень удобно строить по минимуму КСВ...

Сергей RK9CB, SV-03, MO06IT Eкатеринбург
UHF/VHF: 144 MHz 13 el.H, 100W; 430 MHz 27 el.H, 50W.,
HF: 14-28 MHz 2el.quad, 1.8-7MHz DP trap.

RZ9CJДата: Вторник, 29.03.2011, 19:35 | Сообщение # 7
Генералиссимус
Группа: Администраторы
Сообщений: 6771
Статус: Offline
Мне казалось что при помощи рулетки
проще отмерять длину провода :-)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Пятница, 02.09.2011, 14:19 | Сообщение # 8
Генералиссимус
Группа: Администраторы
Сообщений: 6771
Статус: Offline
UU4JDP

Доброго всем дня.
Ради прикола повторил данную конструкцию qrz-e.ru/forum/29-336-1,
про нее в посте 43, без дополнений и домысливаний, на 20 метров.
Установил в огороде. точка питания 2 м от земли.
Время изготовления 20-30 минут, настраивал с помощью АА от Тарасова,
(ему огромное спасибо за прибор), еще 10 мин.
Включил трансивер.......


перестал прикалываться.

( теперь понимаю, что все впечатления без бут....и не расскажешь).
За 15 дней - 51 страна мира.

Учитывая, что живу в Крыму, только трансивер- 80 вт
SSB - Канада,
Земля Франца Иосифа,
Магадан,
Япония,
южный Китай,
Индонезия,
Ближний Восток и
Африка,
Антарктида,
за Европу молчу.

Так, что перестал рассматривать описанную конструкцию как "игрушку" .

Весьма достойная антенна, при минимуме бюджета и места установки.
Да, забыл- вся конструкция из нерасплетеной полевки.
__________________
UU4JDP


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Вторник, 04.02.2020, 13:30

RZ9CJДата: Вторник, 06.09.2011, 16:53 | Сообщение # 9
Генералиссимус
Группа: Администраторы
Сообщений: 6771
Статус: Offline
Вот этот же вертикал



в гаражах


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Вторник, 06.09.2011, 16:58 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 6771
Статус: Offline
Вот снова этот же вертикал



на выезде - в экспедиции


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Вторник, 06.09.2011, 17:08 | Сообщение # 11
Генералиссимус
Группа: Администраторы
Сообщений: 6771
Статус: Offline

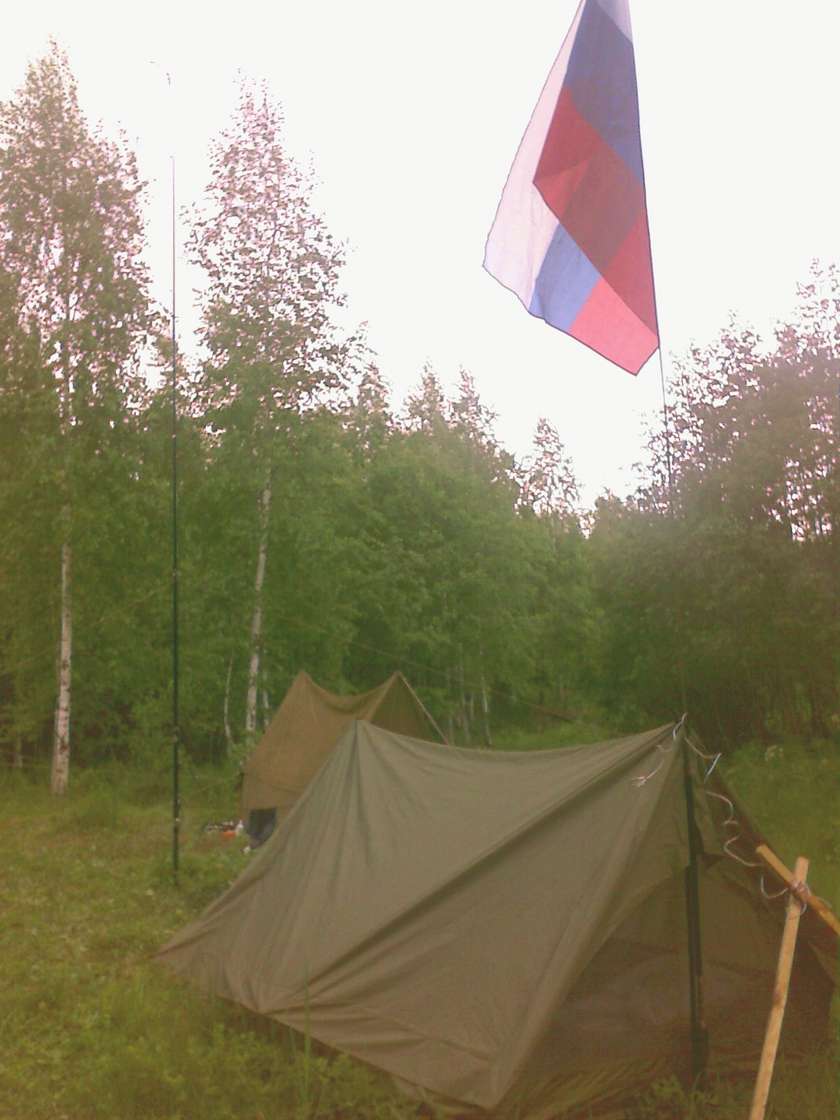

Вот снова она
на выезде в полях

Черная удочка - между палатками





была бы плохая - не брали бы
Прикрепления: 0651738.jpg(74.0 Kb) · 9562119.jpg(42.8 Kb) · 6077592.jpg(17.9 Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Среда, 15.01.2014, 12:38

RZ6MXДата: Вторник, 06.09.2011, 17:40 | Сообщение # 12
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
Quote (RZ9CJ)
По идее RX3QFY
была реализована переключалка на несколько направлений
на базе данного вертикала.

Вот как она выглядит


В 80-х годах тоже попытались подобное сотворить на коллективке. Была удлиненная (до 75 Ом) ГП-шка на 40м. Противовесы были наклонные, точка питания примерно метра полтора от конька крыши, плюс наклон крыши самой, в общем угол между противовесами и штырем был порядка 120 град. При переключении "направлений" разница была. НО... уровень сигнала бывало мгновенно менялся и приходилось переключать на перпендикулярное направление. Видимо все дело в изменении угла прихода, и связанного с ним угла поляризации. Поигрались немного с этой антенной, потом когда вдули в нее с 2-х ГУ-5Б пробило орешковые изоляторы на концах противовесов smile , бросили это безобразие и восстановили обычную систему противовесов. Тем более эта ГП-шка была антенной вспомогательной, кроме нее вращали 5 ел LogYagi.

RZ9CJДата: Среда, 07.09.2011, 13:14 | Сообщение # 13
Генералиссимус
Группа: Администраторы
Сообщений: 6771
Статус: Offline
Ну насчет мгновенной смены поляризации - это вы погорячились....
а что поляризация меняется - это правда .

Одно время у меня были антенны и горизонтальной и вертикальной
поляризации, да, меняешь поляризацию - сигнал снова появляется .

Quote (RZ6MX)
вдули в нее с 2-х ГУ-5Б пробило орешковые изоляторы на концах противовесов


Это точно.
По принципу UB5 - QRP.
Ну раньше так говорили : UB5.

От такой QRP не только орешковые изоляторы :-)
Впрочем можно было нормальные изоляторы и на
этой антенне поставить изначально.
Серьезная мощность - серьезные изоляторы


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ6MXДата: Среда, 07.09.2011, 17:27 | Сообщение # 14
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
Quote (RZ9CJ)
Ну насчет мгновенной смены поляризации - это вы погорячились....
а что поляризация меняется - это правда .

Да нет, не погорячился. Слушаешь корреспондента на выбранном "направлении" потом бах - и сигнал упал, переключаешь на перпендикулярное - пришел. И такое изменение уровня происходило по нескольку раз за одно включение. Я не берусь выдвигать сколь либо серьезные теоретические объяснения этого, просто говорю как "работала" эта антенна в конкретном случае.

RZ9CJДата: Пятница, 09.09.2011, 17:28 | Сообщение # 15
Генералиссимус
Группа: Администраторы
Сообщений: 6771
Статус: Offline
Здесь на форуме присутствуют преподаватели
с радиофака УГТУ-УПИ .

Да,мало в свое время они двоек ставили :-)
(Как известно в УПИ со всех р/люб районов России учились )


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме
