CAT интерфейс для Yaesu FT-857(897)
rz9cfДата: Среда, 30.01.2013, 19:54 | Сообщение # 1
Генерал-полковник
Группа: Администраторы
Сообщений: 940
Статус: Online
В салоне «Связной» или подобном, покупаем дата кабель (см.фото). В коробочке на кабеле установлена платка с
м/с типа PL2303HX, которая преобразует TTL уровни протокола RS-232 в протокол USB. Это
то, что надо, так как на разъеме трансивера FT-857(897) «CAT/Tuner» присутствуют сигналы TTL

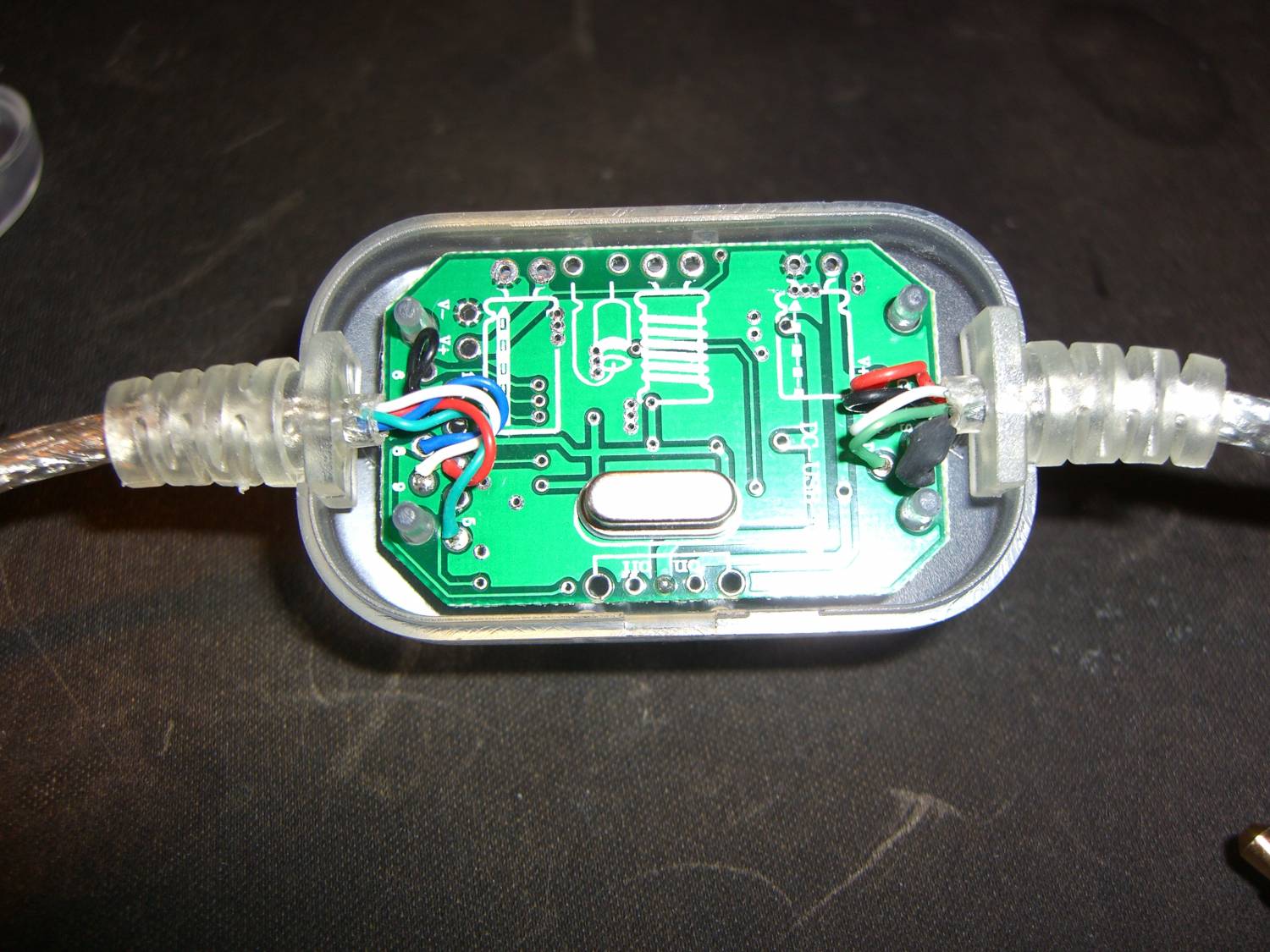

уровня. Вскрываем коробочку на дата кабеле (она легко отрывается без разрушения) и убеждаемся, что на плату установлена
м/с PL2303HX. Для САТ нужны сигналы RXD (синий провод), TXD (белый провод) и GND (черный
провод). Это в моем случае, в Вашем - лучше убедиться какой откуда провод по схеме

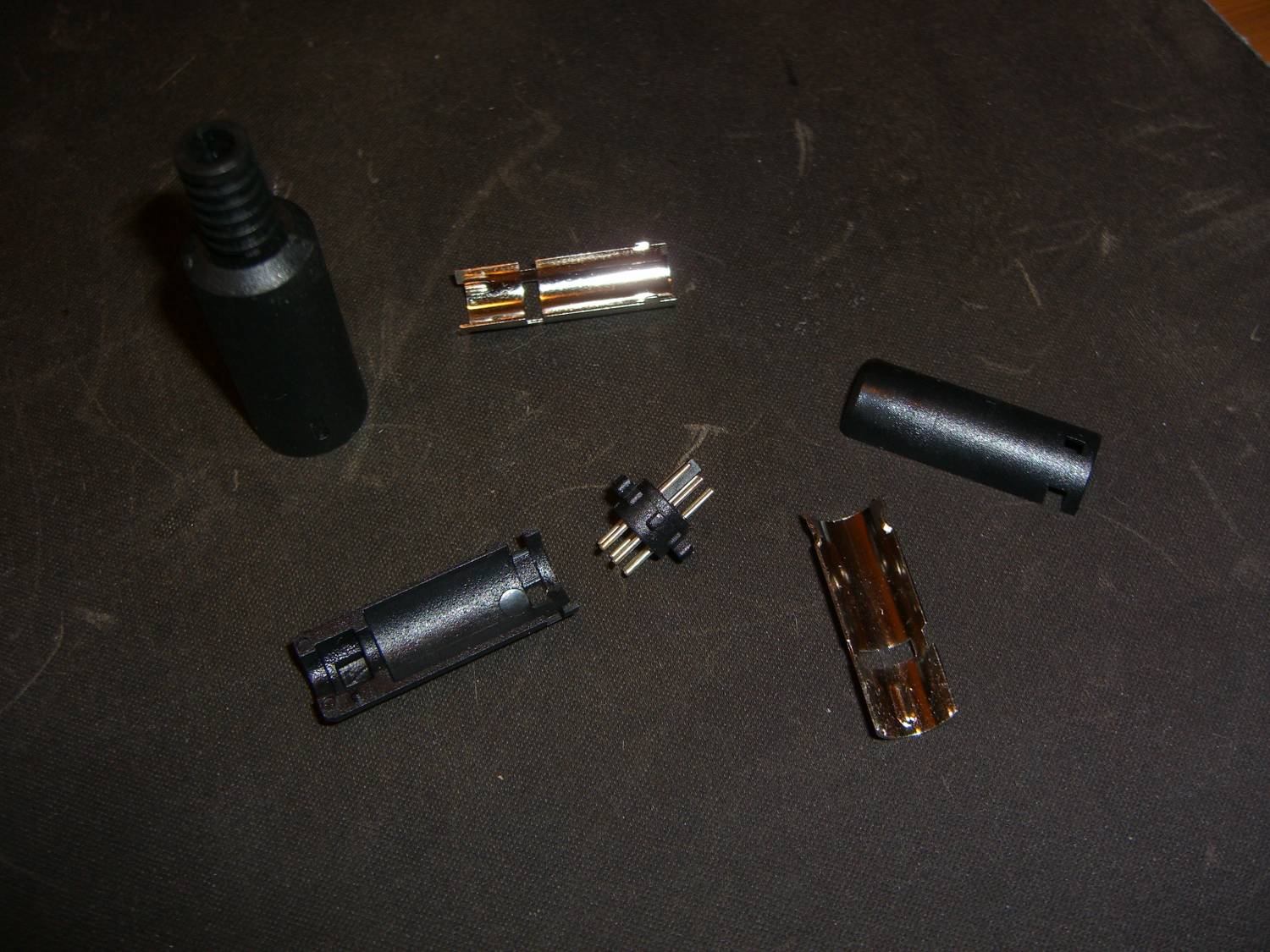

(см. рис.). Далее, покупаем разъем в магазине Промэлектроника (см. рис), отрезаем телефонный разъем. Провод дата
кабеля RXD паяем к разъему CAT/Tuner на TXD, TXD набеля — на RXD разъема, GND кабеля — на
GND разъема (см. стр. 33 мануала на русском FT-857). САТ интерфейс готов!!! Включаем
комп, подключаем интерфейс в USB порт компа. Комп обнаружит новое устройство и поставит драйверы для него. Если
драйверы не поставились, самостоятельно находим драйверы для м/с PL2303HX, например,
в интернете и устанавливаем. Затем, в системе компа смотрим номер получившегося виртуального СОМ порта и скорость. В
моем случае получился номер 9 и скорость 9600 бит/сек. Запомнили. К ВЫКЛЮЧЕННОМУ трансиверу подключаем кабель интерфейса
и не забываем, что корпус трансивера должен быть соединен с корпусом компа! Включаем трансивер. Запускаем терминальную
программу, например MixW, LogEQF и тд и тп. В настройках программы устанавливаем номер порта (в моем случае 9), скорость,
(в моем случае 9600) и тип трансивера (FT-857). Наслаждаемся результатами трудов наших тяжких...и управляем трансивером
через комп. Теперь не помешало бы и в цифре «повещать». Для этого изготавливаем шнур, который подключаем к разъему
трансивера DATA и к звуковой карте компа. Сигнал с трансивера «Data out» паяем к «Line in» звуковой карты компа, сигнал «Data in»
паяем к «Line out» звуковой карты компа. Вот и все.... Для устранения возможных помех от CAT системы рекомендуется на
кабель интерфейса поставить ферритовые защелки или сделать кабелем несколько витков на ферритовом кольце, кабель от
разъема «DATA» подключить через разделительные трансформаторы, например,ТОТ-13.
ЕЩЕ РАЗ НАПОМИНАЮ, ВСЕ ПОДКЛЮЧЕНИЯ ОСУЩЕСТВЛЯЮТСЯ ПРИ ОТКЛЮЧЕННОЙ ОТ СЕТИ АППАРАТУРЕ, ДАЖЕ
ВИЛКИ ИЗ РОЗЕТОК НАДО ВЫДЕРНУТЬ!!! КОРПУС КОМПА И КОРПУС ТРАНСИВЕРА ДОЛЖНЫ БЫТЬ СОЕДИНЕНЫ
МЕЖДУ СОБОЙ ТОЛСТЫМ МЕДНЫМ ПРОВОДОМ! ВСЕ, ЧТО ВЫ ДЕЛАЕТЕ СО СВОЕЙ АППАРАТУРОЙ
— ДЕЛАЕТЕ НА СВОЙ СТРАХ И РИСК! ЗА ИСПОРЧЕННУЮ АППАРАТУРУ Я НЕ НЕСУ НИКАКОЙ ОТВЕТСТВЕННОСТИ!
Интерфейс изготовлен по мотивам статьи: http://cqham.ru/trx77_12.htm
Прикрепления: 7101394.jpg(189Kb) · 9011885.jpg(148Kb) · 1675483.jpg(208Kb) · 2955982.gif(12Kb)


Олег. (А завтра, сегодняшнее будет вчерашним).

Сообщение отредактировал rz9cf - Понедельник, 11.02.2013, 09:59

R9CBAДата: Четверг, 31.01.2013, 09:57 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 2158
Статус: Offline
Олег с Yaesu FT-450 тоже работать будет ???

rz9cfДата: Четверг, 31.01.2013, 10:18 | Сообщение # 3
Генерал-полковник
Группа: Администраторы
Сообщений: 940
Статус: Online
Цитата (R9CBA)
Олег с Yaesu FT-450 тоже работать будет ???
В 450-м, по умолчанию, установлен полноценный СОМ порт, смысл? Только, если на компе СОМ порт
отсутствует, как класс. Тогда нужен преобразователь СОМ/USB.
Хм, почитал мануал на 450-й, оказывается, на разъеме TUNER присутствуют сигналы TXD и RXD TTL
 уровня, я бы поэкспериментировал! wink


Олег. (А завтра, сегодняшнее будет вчерашним).

RA9CHTДата: Четверг, 31.01.2013, 10:19 | Сообщение # 4
Подполковник
Группа: Модераторы
Сообщений: 137
Статус: Offline
Как я понял- этот дивайс управляет только САТ портом, а управление РТТ/CW нет?
Тот же Rig expert создает два порта (сом и ртт)
Олег, поправь если неправ!

rz9cfДата: Четверг, 31.01.2013, 10:28 | Сообщение # 5
Генерал-полковник
Группа: Администраторы
Сообщений: 940
Статус: Online
Цитата (RA9CHT)
Как я понял- этот дивайс управляет только САТ портом, а управление РТТ/CW нет?
Если в списке команд САТ протокола трансивера есть команда rx/tx (например, как в IC-746), то управляет приемом/передачей.
В FT-857 (897) при работе цифровыми модами, трансивер переключается пр/передача цифровым воксом, вкл. в меню.
В девайсе собранном на PL2303, если посмотреть приложенную схему, видно, что там присутствуют почти все сигналы
протокола RS-232, по этому, сигналы RTS, CTS и другие, можно использовать, например, для манипуляции CW ключа,
переключения антенн и др., которые позволяет делать программа или написанные Вами скрипты.


Олег. (А завтра, сегодняшнее будет вчерашним).

Сообщение отредактировал rz9cf - Понедельник, 11.02.2013, 08:34

R9CBAДата: Четверг, 31.01.2013, 11:42 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 2158
Статус: Offline
вот ответ Rig Exper по интерфейсу Rig ExpertTiny

К сожалению, эти трансиверы имеют разные уровни сигналов COM-порта,
поэтому на схеме установлены различные элементы. Если у Вас есть
желание перепаивать микросхемы и другие детали, я могу выслать
подробную документацию.

Denis Nechitailov
Rig Expert Ukraine Ltd.

RZ9CJДата: Четверг, 31.01.2013, 11:58 | Сообщение # 7
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Олег а IC-706 можно подключить через такой дата-кабель ?
Интересует управление трансивером (переключение диапазонов,РТТ) и CW манипуляция.

И по IC-910 точно такой же вопрос.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

rz9cfДата: Четверг, 31.01.2013, 14:04 | Сообщение # 8
Генерал-полковник
Группа: Администраторы
Сообщений: 940
Статус: Online
Цитата (R9CBA)
К сожалению, эти трансиверы имеют разные уровни сигналов COM-порта,
Все правильно! СОМ порт в 450-м имеет уровень "1" = 12В, уровень "0" = -12В, а TTL уровень "1" = +5В,
уровень "0" = 0В. По этому я и написал, что с данным дата кабелем можно провести эксперимент,
подключив его к GND, RXD и TXD, но к разъему TUNER трансивера, где присутствуют TTL уровни!
Цитата (RZ9CJ)
а IC-706 можно подключить через такой дата-кабель ?
Можно, но переключать прием/передача нужно вручную или собрать цифровой вокс, как в первом посту темы "Начнем?"
http://qrz-e.ru/forum/24-22-1
Цитата (RZ9CJ)
И по IC-910 точно такой же вопрос.
Все так-же, как и в случае IC-706.


Олег. (А завтра, сегодняшнее будет вчерашним).

Сообщение отредактировал rz9cf - Понедельник, 11.02.2013, 08:35

rx9cdrДата: Четверг, 31.01.2013, 14:52 | Сообщение # 9
Генералиссимус
Группа: Модераторы
Сообщений: 1382
Статус: Offline
Цитата (R9CBA)
вот ответ Rig Exper по интерфейсу Rig ExpertTiny
Кстати, в юником дуале ничего перепаивать не надо, там всё переключается перестановкой перемычек.
http://radioarena.ru/category_17.html



RZ9CJДата: Четверг, 31.01.2013, 21:25 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Цитата (rx9cdr)
Кстати,

Только там цена....не кстати   :-)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

rz9cfДата: Четверг, 31.01.2013, 23:06 | Сообщение # 11
Генерал-полковник
Группа: Администраторы
Сообщений: 940
Статус: Online
Цитата (RZ9CJ)
.не кстати
Кстати, дата кабель в салоне мне отдали безвозмездно. то есть, даром! roll


Олег. (А завтра, сегодняшнее будет вчерашним).

rz9cfДата: Пятница, 08.02.2013, 09:25 | Сообщение # 12
Генерал-полковник
Группа: Администраторы
Сообщений: 940
Статус: Online
Цитата (rz9cf)
Цитата (RZ9CJ)а IC-706 можно подключить через такой дата-кабель ?
Можно, но переключать прием/передача нужно вручную или собрать цифровой вокс, как в первом посту темы "Начнем?"
http://qrz-e.ru/forum/24-22-1
Совсем забыл,   cry если программа управления трансивером позволяет по сигналам RTS,
DTS протокола RS-232 формировать команды пр/передача и (или) CW, то подключив к ним
транзисторные ключи, можно сформировать команду РТТ и (или) манипулировать CW.
Например, в программе MixW по RTS управляется РТТ, а по DTR - CW. Пошаговая настройка в MixW:
в закладке "Конфигурация" -> "Настройка САТ/РТТ" -> "РТТ и САТ интерфейс" -> "Детально" ->
"Последовательный порт" -> RTS - присваиваем функцию из выпадающего меню,
DTS - присваиваем функцию из выпадающего меню.
Везде  жмем "ОК" и проверяем проделанную работу, если не получилось - еще раз тщательно
все проверяем.
ps Обязательно проверить команды РТТ и (или) CW на корректность, то есть, "нажатие" РТТ равно "0" вольт;
"нажатие" ключа, CW равно "0" вольт. Сам проверить не могу, тк IC-706-го нет в наличии.


Олег. (А завтра, сегодняшнее будет вчерашним).

Сообщение отредактировал rz9cf - Понедельник, 11.02.2013, 08:38

rz9cfДата: Среда, 20.11.2013, 20:36 | Сообщение # 13
Генерал-полковник
Группа: Администраторы
Сообщений: 940
Статус: Online
Цитата R9CBA ()
с Yaesu FT-450 тоже работать будет ???
Проверил - не работает! САТ удалось подключить только через СОМ порт... sad


Олег. (А завтра, сегодняшнее будет вчерашним).

ManДата: Суббота, 30.11.2013, 13:50 | Сообщение # 14
Сержант
Группа: Пользователи
Сообщений: 18
Статус: Offline
A c Yaesu FT-817 будет работать?

rz9cfДата: Суббота, 11.01.2014, 23:00 | Сообщение # 15
Генерал-полковник
Группа: Администраторы
Сообщений: 940
Статус: Online
Цитата Man ()
A c Yaesu FT-817 будет работать?
Да, работает! Проверено...


Олег. (А завтра, сегодняшнее будет вчерашним).
