двухдиапазонный вибратор
YAESU0161Дата: Четверг, 25.08.2016, 16:49 | Сообщение # 1
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline
Всем привет! сегодня сделал вот эту публикацию, на фото...
ксв 144.600 до 145.800 = 1.3
435.000 ДО 435.650 =1.3 выше и ниже не пробовал...
кабель cnt400 метров около 10
работой антенны очень доволен. .
здание 2х этажное +мачта 3метра.
на 144 провел qso 60км от моего города.
при 50вт мне рапорт 9баллов а при 1вате мне 55 дали
у товарища антенна 3 по 5/8
на 430 слабовато за 30км уже не слышат.
Сергей Геннадиевич!
а сколько усиления у этой антенны?

Прикрепления: 0372457.jpg(16Kb)


Юрий

Сообщение отредактировал RZ9CJ - Суббота, 10.09.2016, 09:29

YAESU0161Дата: Четверг, 25.08.2016, 16:51 | Сообщение # 2
Лейтенант
Группа: Пользователи
Сообщений: 52
Статус: Offline

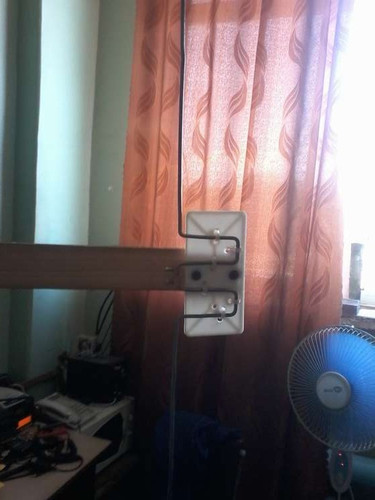

вот

Прикрепления: 0520915.jpg(250Kb) · 5588315.jpg(60Kb)


Юрий

Сообщение отредактировал RZ9CJ - Суббота, 10.09.2016, 09:33

UI8CMДата: Четверг, 25.08.2016, 23:26 | Сообщение # 3
Генерал-полковник
Группа: Друзья
Сообщений: 1092
Статус: Offline
Прикольная конструкция , попробую , как рыбки аквариумные время выделят пару часов , благо кабеля Al 4 мм. метров 10 есть .

Игорь

TechnikДата: Пятница, 26.08.2016, 17:32 | Сообщение # 4
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
Примерно так, для своих условий моделировал.
Прикрепления: 145430_vibrator.maa(1Kb)


Сообщение отредактировал Technik - Пятница, 26.08.2016, 17:44

UB9CBHДата: Пятница, 26.08.2016, 18:52 | Сообщение # 5
Сержант
Группа: Пользователи
Сообщений: 26
Статус: Offline
Есть алюминиевый пруток на 6мм. Размеры сильно изменятся?

TechnikДата: Пятница, 26.08.2016, 20:56 | Сообщение # 6
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
Я конечно не большой специалист ))), поигрался не много и вот что получилось для прутка 6мм



Длину нужно увеличить до 440, остальное не трогать


Сообщение отредактировал Technik - Пятница, 26.08.2016, 21:09

RZ9CJДата: Суббота, 10.09.2016, 09:20 | Сообщение # 7
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Цитата YAESU0161 ()
усиления у этой антенны?
Примерно как у обычного диполя при горизонтальной поляризации
и как у 1/2 вертикала в вертикальной.
Антенна траповая - так что чуть меньше.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме
