Антенна Q6-2m, уход частоты резонанса вверх.
radio9cДата: Вторник, 20.09.2016, 16:16 | Сообщение # 46
Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
Анатолий RA9CHZ, судя по фотографиям с антеннами Вы живете на последнем этаже. В подобной ситуации я бы сделал выдвижную телескопическую мачту (ручную) и поднял антенны выше уровня крыши хотя бы на метра полтора-два. Получите возможность крутить антенны в любую сторону.

Сергей

RA9CHZДата: Вторник, 20.09.2016, 17:23 | Сообщение # 47
Подполковник
Группа: Друзья
Сообщений: 119
Статус: Offline
Цитата RA9CQU ()
Надо будет как- нибудь попробовать провести связь.

Поляризация горизонтальная. По прогнозу, 23-24 сентября будет тропо в наших краях, можно попробовать отражением.

Добавлено (20.09.2016, 17:23)
---------------------------------------------

Цитата radio9c ()
я бы сделал выдвижную телескопическую мачту
Сергей, на следующий год так и планирую. Попробую поставить телескопическую мачту Март-9. Тогда придется квадраты заменить на яги, они легче.


RA9CHZ Анатолий
MO06XJ

RM9CДата: Пятница, 23.09.2016, 09:06 | Сообщение # 48
Генерал-майор
Группа: Пользователи
Сообщений: 255
Статус: Offline
Цитата RA9CHZ ()
можно попробовать отражением.
Анатолий, 23-го попробовать можно. Могу к вечеру ближе. т. 953 ноль ноль 22 439


Николай RM9C ex. RA9CQU, team R9CT ex. RU9CYT , Нижний Тагил
mailto:ra9cqu@mail.ru


Сообщение отредактировал RA9CQU - Пятница, 23.09.2016, 09:07

RA9CHZДата: Пятница, 23.09.2016, 15:53 | Сообщение # 49
Подполковник
Группа: Друзья
Сообщений: 119
Статус: Offline
Николай, приветствую. Пока тропо обошло нас стороной. Пик будет 25-26 (по прогнозу). Сегодня работать на 144 МГц не могу.  Как член клуба АРКТИКА, хочу поучаствовать в ночном CW тесте  "Полярный радист" (17 UTC). Хочу до теста поспать немного.

RA9CHZ Анатолий
MO06XJ

RA9CHZДата: Среда, 19.10.2016, 13:37 | Сообщение # 50
Подполковник
Группа: Друзья
Сообщений: 119
Статус: Offline
Вчера привезли новую мачту Март 9, сегодня уже поставил. Монтировал мачту и квадраты  под душем воды с крыши, но уж очень хотелось её опробовать. Решил на зиму оставить "легкий" вариант антенного хозяйства. Поворотное устройство устанавливать буду весной, а пока ручной поворот рычагом с балкона. Зимой на УКВ только дни активности в цифровых видах связи, раз в месяц. Кроме того, оставлю только 7 элементов на 144 МГц. 10 элементную антенну я не рискнул поднимать. На ветру заметно качает даже 7 элементную,  при хорошей растяжке. Парусность у неё большая. Временно, для отладки,  закрепил 13-ти элементную антенну на 432 МГц. Квадраты на 144 МГц, рассчитал так, чтобы максимально подавить задний лепесток. Конечно, в усилении немного потерял. Но зато, шумный завод, находящийся позади антенны, при работе на запад, мешает меньше. Пока антенны находятся над балконом, так как жду посылку с кабелем. Как получу кабель, подниму всё это над крышей.
Прикрепления: 0147474.jpg(199Kb) · 2253758.jpg(196Kb) · 3345396.jpg(93Kb) · 2272162.jpg(49Kb) · 1283318.jpg(53Kb)


RA9CHZ Анатолий
MO06XJ

RA9CHZДата: Суббота, 22.10.2016, 11:36 | Сообщение # 51
Подполковник
Группа: Друзья
Сообщений: 119
Статус: Offline
Сегодня поднял антенну над крышей. Пока на 1 метр. Поворотное устройство ручное с балкона. Есть небольшой недостаток, при повороте антенны, надо ослаблять натяжение второго яруса растяжек, так как там нет подшипника. Хомут установил на отрезок трубы большего диаметра, чем труба секции, но его при натяжении сильно прижимает. Да так, что не провернуть. Поэтому, надо чуть ослаблять растяжки при повороте мачты. Установил по главному рабочему азимуту 320 градусов, куда, с учетом широкого лепестка антенны , попадают Екатеринбург, Пермь, Киров. Буду думать над изменением узла крепления второго яруса растяжек, чтобы облегчить поворот. В ноябрьском CW марафоне испытаю антенну.
Прикрепления: 0060979.jpg(129Kb) · 1786522.jpg(102Kb) · 4407284.jpg(232Kb)


RA9CHZ Анатолий
MO06XJ

RA9CHZДата: Понедельник, 24.10.2016, 14:31 | Сообщение # 52
Подполковник
Группа: Друзья
Сообщений: 119
Статус: Offline
Продолжение следует...

RA9CHZ Анатолий
MO06XJ


Сообщение отредактировал RA9CHZ - Вторник, 25.10.2016, 14:43

RA9CHZДата: Вторник, 25.10.2016, 14:42 | Сообщение # 53
Подполковник
Группа: Друзья
Сообщений: 119
Статус: Offline
Сегодня хорошая погода. Не утерпел, снял антенну, установил на мачту поворотное устройство AR-303X . Теперь антенна поворачивается на 360 градусов. Но это получилось ценой потери высоты над крышей. Теперь, от крыши до траверсы антенны всего 85 см, а до центра квадратов 112 см. На большую высоту поднять не позволили растяжки верхнего яруса. При их изготовлении я не оставил запаса. К лету сделаю вставки, и можно поднять ещё на метр.
Прикрепления: 5506350.jpg(128Kb)


RA9CHZ Анатолий
MO06XJ

RA9CCUДата: Вторник, 25.10.2016, 15:33 | Сообщение # 54
Генерал-майор
Группа: Пользователи
Сообщений: 416
Статус: Offline
Здравствуйте Анатолий! Хотелось бы услышать ваши квадраты.

Юрий

RA9CHZДата: Вторник, 25.10.2016, 16:00 | Сообщение # 55
Подполковник
Группа: Друзья
Сообщений: 119
Статус: Offline
Юрий, приветствую! Я по вечерам в чате УКВистов, подходите, проведём QSO. JT65, QRA64,  CW, SSB.

RA9CHZ Анатолий
MO06XJ

RA9CCUДата: Вторник, 25.10.2016, 16:29 | Сообщение # 56
Генерал-майор
Группа: Пользователи
Сообщений: 416
Статус: Offline
Буду 144300 в 17.18.19 местное ssb

Юрий

RA9CHZДата: Вторник, 25.10.2016, 17:15 | Сообщение # 57
Подполковник
Группа: Друзья
Сообщений: 119
Статус: Offline
Юрий, 17 часов пропустил, только прочитал ваше сообщение. буду в 18.00 144.300. Ваш локатор MO06BQ?

RA9CHZ Анатолий
MO06XJ


Сообщение отредактировал RA9CHZ - Вторник, 25.10.2016, 17:21

RA9CCUДата: Вторник, 25.10.2016, 17:31 | Сообщение # 58
Генерал-майор
Группа: Пользователи
Сообщений: 416
Статус: Offline
Правильно.

Юрий

RA9CHZДата: Вторник, 21.02.2017, 12:29 | Сообщение # 59
Подполковник
Группа: Друзья
Сообщений: 119
Статус: Offline
Квадраты я снял, но это не значит, что я от них отказываюсь. Просто надо двигаться дальше. На семиэлементную антенну было проведено десятки связей в УКВ тестах и днях
активности JT65 на УКВ.Самая дальняя через тропо CW– 535 км, через MS –1500 км. Мощность трансивера была 50 Вт. Вместо квадратов, пока ставлю 9
элементов яги на 144 МГц, длина траверсы 4.35 м. На 430 МГц, 19 элементов,
длина траверсы 4.1 м.

Для того чтобы поднять  антенну над балконом, собрал  устройство поворота траверсы на магнитной защёлке. Максимально упростил узел поворота. Траверса проходит
через отрезок трубы большего диаметра, который закрепляется на мачте. Вертикальное положение элементов является промежуточным, поэтому не фиксируется. При повороте в горизонталь, действует магнитная защёлка. Она фиксирует траверсу для работы горизонтальной поляризацией. Поворот осуществляется капроновым канатиком и  текстолитовой трубкой, закрепленной на траверсе. Усилие магнитного диска, диаметром 25 мм – 14 кгс. Магнит  сильно прижимает стальную пластину, полностью убирая люфт в узле вращения траверсы.

    Установил антенну на мачту для проверки устройства поворота траверсы. Поворот и фиксация происходят нормально. Требуется доработка узла крепления магнита, так как пластиковое крепление мне показалось ненадежным. Буду делать алюминиевое.
Прикрепления: 9745078.jpg(230Kb) · 1143331.jpg(217Kb) · 7381002.jpg(255Kb) · 1553547.jpg(255Kb)


RA9CHZ Анатолий
MO06XJ


Сообщение отредактировал RA9CHZ - Вторник, 21.02.2017, 16:19

RA9CHZДата: Среда, 22.02.2017, 13:26 | Сообщение # 60
Подполковник
Группа: Друзья
Сообщений: 119
Статус: Offline

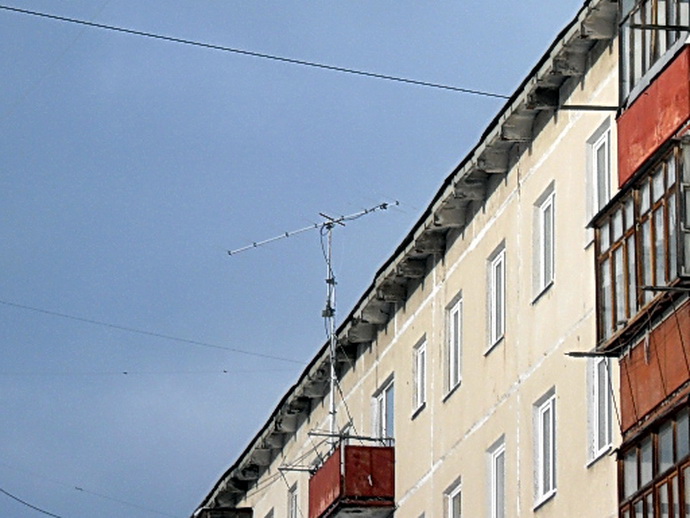

Поднял антенну над крышей, на сколько хватило кабеля. Получилось чуть больше метра над крышей. Проверю её в челябинском тесте завтра. Плохо, что заранее не подумал о кабеле.
Прикрепления: 6618834.jpg(160Kb) · 7644082.jpg(152Kb)


RA9CHZ Анатолий
MO06XJ


Сообщение отредактировал RA9CHZ - Среда, 22.02.2017, 13:57
