Антенны 144 мГц
RZ9CJДата: Среда, 26.08.2015, 10:06 | Сообщение # 1
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Широкополосная ,метеоустойчивая антенна 144 мГц

13 эл
8 мм алюм

КСВ  во всем диапазоне 144 - 146 мГц не хуже 1,0 - 1,05
В полосе частот 143 - 147 мГц  КСВ не хуже 1,0 - 1,1

Прощает ошибки в изготовлении .
Работать начинает сразу - без настройки.



Двенадцатый элемент (расстояние от рефлектора 5,24 )   имеет размер 872 мм
Прикрепления: 0732262.jpg(27Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Суббота, 12.09.2015, 20:23

RZ9CJДата: Среда, 26.08.2015, 10:26 | Сообщение # 2
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Обратите внимание :
Для антенн в вертикально поляризации
нужно отводить кабель *с хвоста*

Кабель НЕ ДОЛЖЕН  проходить рядом с элементами
и параллельно элементам.

Верх мачты должен быть из ДИЭЛЕКТРИЧЕСКОГО материала

Отводить кабель нужно примерно вот так :



Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Среда, 26.08.2015, 10:27

MixДата: Четверг, 27.08.2015, 00:22 | Сообщение # 3
Генерал-лейтенант
Группа: Друзья
Сообщений: 703
Статус: Offline
Вот, работаю на такую же (пост №1), приблизительно,  антенну года 3. Мне нравится. Правда ,  расчет был не под максимум усиления. Ну у МАННЫ можно по-всякому расчитать....

73! Василий. RK9AY

Сообщение отредактировал RZ9CJ - Среда, 02.09.2015, 11:20

UI8CMДата: Четверг, 27.08.2015, 00:45 | Сообщение # 4
Генерал-полковник
Группа: Друзья
Сообщений: 1095
Статус: Online
Не понятно ,  траверса металл или диэлектрик .

Игорь

Сообщение отредактировал UI8CM - Четверг, 27.08.2015, 09:37

RZ9CJДата: Четверг, 27.08.2015, 07:35 | Сообщение # 5
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Траверсу можно и диэлектрическую (например из дерева) - тогда делаем элементы в размер
если металлическую - поднимаем элементы на 1/2 диаметра траверсы.

Если делаем элементы сквозь траверсу - пользуемся таблицами YU7EF
для удлинения элементов

Антенна была смоделирована по просьбе UR7UC

Cергей здравствуйте хочу повторить антенну 13 ел 8мм 50 ом на 144мгц
>> не могли бы Вы переcчитать антенну .........
>> диаметр элементов 8мм ..........    траверса деревянная 30х30мм


Вернее даже не смоделирована а пересчитана

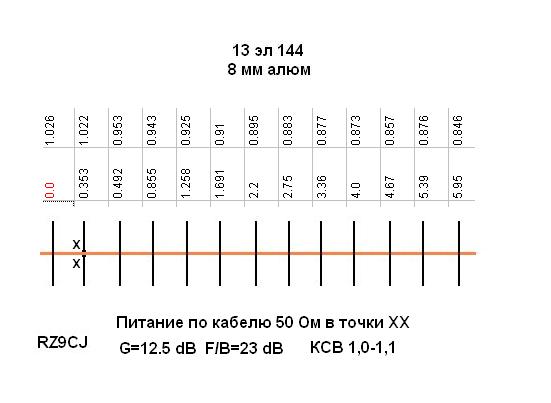

вместо вот этой
Прикрепления: 1733810.jpg(24Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Четверг, 27.08.2015, 11:44

RZ9CJДата: Четверг, 27.08.2015, 07:40 | Сообщение # 6
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
По усилению
антенна уступает  0,1 дБ
(по оценкам в разных программах от 0,08 до 0,11 )
антеннам примерно  такой же длинны из таблицы VE7BQH

Длина антенны (из поста №1)  5.793 м ,длина волны 2,08 м  (144,1 мГц)
Отношение  (длина антенны в лямбдах)
L  (WL) = 5,793/2,08 = 2,785

Смотрим по таблице усиление антенн с примерно таким же отношением
I0JXX  12

L (WL)  =  2.68
G = 12.67  дБ
G/T = -2,97

Эта антенна чуть короче ,чем в посте №1 ,поэтому усиление чуть меньше .

Следующая антенна
BQH 12J

L (WL) = 2.8
G = 12.8 dB
G/T = - 2.93

Эта антенна почти такой же длины,чуть подлиннее правда,поэтому усиление чуть выше.
Параметры антенны проверены в программах NEC2  , 4NEC2 и в  EZNEC+ 4.0
в 4NEC2 максимальное усиление 12,72 дБ
в EZNEC+  4.0  12.69 дБ
в NEC2             12.66 dB   (но этой программой не пользуются при отборе в таблицу VE7BQH)

Антенны для данной таблицы моделируются и сравниваются на частоте 144,1 - т.е.для работы
ЕМЕ, я же ставил задачу смоделировать антенну для  диапазона частот 144-146 мГц .

Антенна широкополосная,метеоустойчивая.
Сохраняет параметры и в дождливую погоду и при некотором обледенении.
Так же прощает ошибки в размерах при изготовлении  и при выборе материала элементов,
отличного по диаметру от указанного в посте №1.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Четверг, 27.08.2015, 11:45

r2rauДата: Четверг, 03.09.2015, 23:14 | Сообщение # 7
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
Сергей, дорого времени суток!
Не могли бы рассчитать антенну с траверсой 4 м. , а элементы из трубки алюм. 8 мм.

RZ9CJДата: Пятница, 04.09.2015, 18:18 | Сообщение # 8
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Цитата r2rau ()
рассчитать антенну с траверсой 4 м. , а элементы  алюм. 8 мм
9 эл
144 мГц 50 Ом
алюм ф 8 мм

Усиление 11,1 дБ     F/B=20 dB
КСВ в полосе частот 144-146 мГц :   1.0 - 1.1



Траверса диэлектрическая или ,если металлическая - то элементы нужно поднять (удалить)
от траверсы на расстояние 0,5 диаметра траверсы.
Прикрепления: 9686162.jpg(17Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Пятница, 04.09.2015, 18:55

r2rauДата: Пятница, 04.09.2015, 22:54 | Сообщение # 9
Рядовой
Группа: Пользователи
Сообщений: 2
Статус: Offline
Огромное спасибо.
Надеюсь, что все получится и я потом поделюсь с общественностью результатами.

RZ9CJДата: Суббота, 05.09.2015, 07:08 | Сообщение # 10
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Цитата r2rau ()
поделюсь с общественностью результатами.
Да, и фото с отзывом о работе.
Удачи.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Вторник, 29.09.2015, 00:25 | Сообщение # 11
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Сергей, здравствуйте.
Есть желание собрать данную антенну, но трубки на элементы есть 6мм или 10мм. Если это возможно, то не могли бы Вы
пересчитать на эти размеры. Спасибо.
С уважением, Вячеслав


13 эл
144 мГц
6 мм алюм
50 Ом




Элементы 9 и 12 размеры указаны правильно
0,861  и 0,872
Прикрепления: 9339298.jpg(28Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Вторник, 29.09.2015, 00:29

RU9FTexДата: Четверг, 01.10.2015, 00:19 | Сообщение # 12
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
Сергей , большое спасибо за такой оперативный ответ. Если еще выкроите время , то для товарища на 10мм пересчитайте пожалуйста.
С уважением, Вячеслав RU9FT.

RZ9CJДата: Четверг, 01.10.2015, 08:30 | Сообщение # 13
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Цитата RU9FT ()
на 10мм пересчитайте пожалуйста.
С уважением, Вячеслав RU9FT.

13 эл
144 мГц  ф 10 мм алюм
Широкополосная,метеоустойчивая
50 Ом



Двенадцатый элемент указан верно и имеет размер 0,872 м
Прикрепления: 6887846.jpg(27Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Четверг, 01.10.2015, 08:34

RU9FTexДата: Четверг, 01.10.2015, 20:30 | Сообщение # 14
Рядовой
Группа: Пользователи
Сообщений: 4
Статус: Offline
Спасибо, большое. Будем пытаться до "белых мух"что-то собрать.
С уважением, Вячеслав RU9FT.
