RN3KVДата: Вторник, 24.01.2017, 19:42 | Сообщение # 871
Генерал-майор
Группа: Пользователи
Сообщений: 381
Статус: Offline
Чем длиннее, тем больше усиление, и сильнее лепестки "прилипают " к направлению провода.
Вдоль будет больше усиление, а поперек больше провал усиления. Чем выше диапазон, тем сильнее заметно.
Так что не все так однозначно.


73 Геннадий

RA8CAДата: Вторник, 24.01.2017, 21:25 | Сообщение # 872
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
Сергей вот померил анализатрором получились вот такие значения :
3,500                          R=34   X=-J 46   SWR=2.76
3.550                          R=29    X=-J 38
SWR=2.67
3.600                          R=27    X=-J 33
SWR=2.51
3.650                          R=27    X=-J 26
SWR=2.26
3.700                          R=28    X=+J 18
SWR=1.97
3.750                          R=30
X=+J 9   SWR=1.67
3.800                          R=40
X=J 0   SWR=1.16
3850                           R=50
X=J 0   SWR=1.19
Минимум на 3,850  R=50    X=J 0   SWR=1.19

7.000                         R=16    X=+J 25
SWR=3.54
7.050                         R=15    X=J +21
SWR=3.68
7.100                         R=15
X=J +18   SWR=3.78
7.150                         R=14
X=J +16   SWR=3.86
7.200                          R=13
X=J +12   SWR=3.92
Минимум на 6,070  R=52    X=J 0   SWR=1.34
14,000                       R=65    X=J 0   SWR=1.41
14,050                       R=72    X=J 0   SWR=1.57
14,100                        R=79    X=J 0   SWR=1.72
14,150                        R=89    X=J 0   SWR=1.88
14,200                        R=98    X=J 0   SWR=2.03
14,250                        R=109    X=J 0   SWR=2.19
14,300                        R=116    X=J 0   SWR=2.34
Минимум на 13,850  R=64    X=J 0   SWR=1.13

Добавлено (24.01.2017, 21:25)
---------------------------------------------
Вот просканировал полностью
Сканированиепоказало следующее:
1-4 МГц = 3,860 МГц, R=52, X=j 0, SWR=1,2
4-8 МГц = 6,130 МГц, R=60, X=j 0, SWR=1,31
8-12 МГц = 8,030 МГц, R=30, X=+j 53, SWR=3,39
12-16 МГц = 13,870 МГц, R=63, X= j 0 SWR=1,14
16-20 МГц = 16,020 МГц, R=29, X= j 0 SWR=1,58
20-24 МГц = 23,640 МГц, R=21, X=+ j 13 SWR=2,35
24-30 МГц = 24,850 МГц, R=51, X= j 0 SWR=1,26


RN3KVДата: Среда, 25.01.2017, 10:00 | Сообщение # 873
Генерал-майор
Группа: Пользователи
Сообщений: 381
Статус: Offline
"Соловей" в tv замолчал, сон одолел, из за потерянной семерки (в длинной воровке), переделывать не стал.
Если надо дошлю.

$IMAGE1$$IMAG$IMAGE1$$IMAGE2$E1$
Прикрепления: 27__14.bmp(300Kb) · 5529_.bmp(300Kb)


73 Геннадий

Сообщение отредактировал RN3KV - Среда, 25.01.2017, 10:11

RZ9CJДата: Среда, 25.01.2017, 11:34 | Сообщение # 874
Генералиссимус
Группа: Администраторы
Сообщений: 6664
Статус: Offline
Цитата RA8CA ()
Минимум на 13,850 R=64 X=J 0 SWR=1.13
Ну вот сейчас можно длиной кабеля *поиграться* и длиной
длинной и короткой части антенны.

Только после каждого изменения размеров делайте замеры КСВ по диапазонам
и обязательно ЗАПИСЫВАЙТЕ на бумаге.

Потом выберите вариант который вам больше подходит.

В целом видно - антенна низковато настроена от 7 до 28 мГц по диапазонам.
Значит нужно уменьшать размеры,но сначала опять повторюсь - поиграйтесь с длиной кабеля.

80 м тоже видно - высоковато минимум КСВ по частоте. Так что выбирайте
или 80 м или все остальные.

Опять же углами короткой и длинной части относительно земли  можно поиграться


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Среда, 25.01.2017, 11:39

R2EAДата: Среда, 25.01.2017, 13:39 | Сообщение # 875
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
Цитата RZ9CJ ()
или 80 м или все остальные.
Это точно...
29+55.25




После оптимизации под 80м





Прикрепления: 7094131.jpg(19Kb) · 6430465.jpg(217Kb) · 9309016.jpg(20Kb) · 2590615.jpg(202Kb) · 3823421.jpg(153Kb)


Роман

Сообщение отредактировал RZ9CJ - Среда, 25.01.2017, 20:22

RZ9CJДата: Среда, 25.01.2017, 17:00 | Сообщение # 876
Генералиссимус
Группа: Администраторы
Сообщений: 6664
Статус: Offline
Цитата R2EA ()
Это точно.
Роман,дайте ваш файл - скажу вам точно это или не точно.
Вы все еще верите ММАНА ..... я же говорил про ограничения.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

R2EAДата: Среда, 25.01.2017, 19:51 | Сообщение # 877
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
Цитата RZ9CJ ()
Вы все еще верите ММАНА
Пока еще не делаю, но думаю...
Вот, что еще из интересного есть:






Прикрепления: _3.5__1.8.jpg(51Kb) · 9318689.jpg(45Kb) · 8712710.jpg(201Kb) · 8418899.jpg(203Kb) · 7086328.jpg(42Kb)


Роман

Сообщение отредактировал RZ9CJ - Среда, 25.01.2017, 20:20

R2EAДата: Среда, 25.01.2017, 20:17 | Сообщение # 878
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline

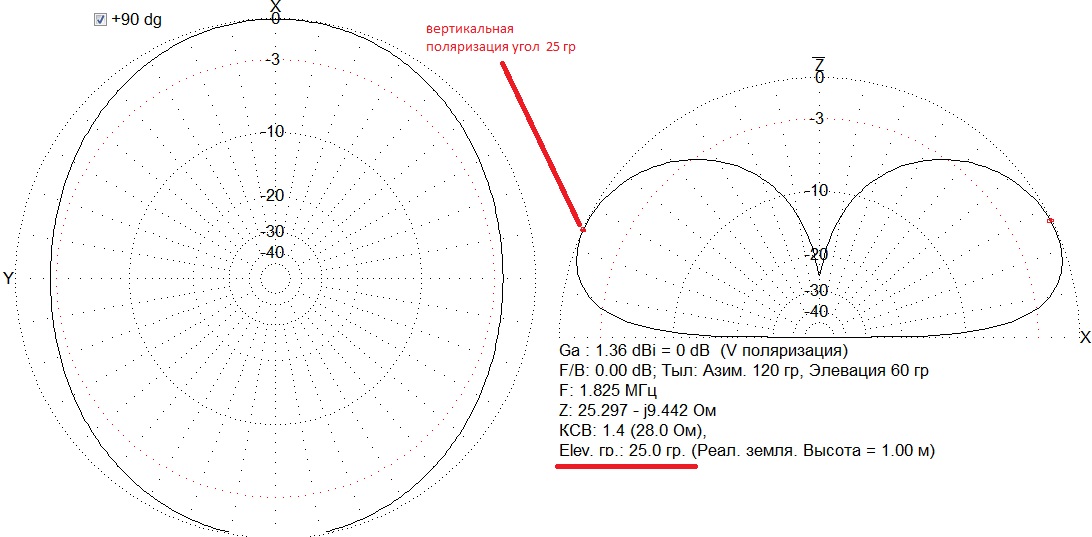

Прикрепления: 5277117.jpg(157Kb) · 9953976.jpg(151Kb)


Роман

Сообщение отредактировал RZ9CJ - Среда, 25.01.2017, 20:20

RZ9CJДата: Среда, 25.01.2017, 20:23 | Сообщение # 879
Генералиссимус
Группа: Администраторы
Сообщений: 6664
Статус: Offline
Роман,вы бы для своих вариант новую ветку открыли а то в этой теме
другая антенна обсуждается


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RA8CAДата: Среда, 25.01.2017, 20:45 | Сообщение # 880
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
Сергей здравствуйте! В моем случае трансформатор такой оставлять или делать 50:140?

RZ9CJДата: Среда, 25.01.2017, 22:51 | Сообщение # 881
Генералиссимус
Группа: Администраторы
Сообщений: 6664
Статус: Offline
А этот так и есть 140/50

Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RA8CAДата: Четверг, 26.01.2017, 08:34 | Сообщение # 882
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
У меня просто стоит трансформатор 50/200

RZ9CJДата: Четверг, 26.01.2017, 11:14 | Сообщение # 883
Генералиссимус
Группа: Администраторы
Сообщений: 6664
Статус: Offline
У вас не стандартное решение - ОЦФ в виде Inv Vee ,
так что если есть возможность - попробуйте
оба варианта трансфориматоров,
замерьте КСВ по всем диапазонам
и выложите результаты сюда.
Для сравнения  и как можно делать и что получится.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RA8CAДата: Четверг, 26.01.2017, 14:07 | Сообщение # 884
Лейтенант
Группа: Пользователи
Сообщений: 45
Статус: Offline
Сергей у меня антенна расположена линейно с окна 4 этажа на дерево метров 6 подвес

RZ9CJДата: Четверг, 26.01.2017, 17:45 | Сообщение # 885
Генералиссимус
Группа: Администраторы
Сообщений: 6664
Статус: Offline
Цитата RA8CA ()
Можно ли расположить антенну в виде V нет места для установки 28,05-13,77 по длине?
Ну как бы вот первоначальный вопрос
от него и пляшем.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме
