2 эл Дельта
san_sДата: Понедельник, 15.05.2017, 17:26 | Сообщение # 271
Майор
Группа: Пользователи
Сообщений: 96
Статус: Offline
Цитата RA9SFU ()

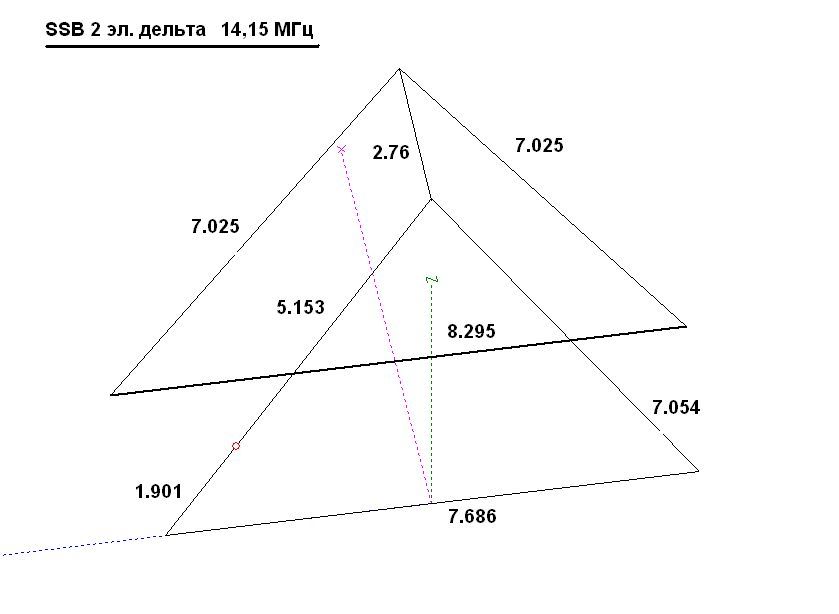

А можно рисунок с размерами?

Можно



Прикрепления: SSB.jpg(35Kb) · 50_14_SSB.jpg(58Kb) · 50_14_SSB.maa(1Kb)


Сообщение отредактировал san_s - Понедельник, 15.05.2017, 17:34

RA9SFUДата: Понедельник, 15.05.2017, 17:38 | Сообщение # 272
Лейтенант
Группа: Пользователи
Сообщений: 76
Статус: Offline
Так это рефлекторная антенна, я хочу с директором и её надо перевернуть и запитать в нижний угол.

Сергей

san_sДата: Понедельник, 15.05.2017, 19:24 | Сообщение # 273
Майор
Группа: Пользователи
Сообщений: 96
Статус: Offline
Цитата RA9SFU ()
я хочу

Ну так бы сразу и сказали...


Прикрепления: 6349903.jpg(22Kb) · 6904865.jpg(52Kb) · 9446432.maa(0Kb)

RA9SFUДата: Понедельник, 15.05.2017, 20:56 | Сообщение # 274
Лейтенант
Группа: Пользователи
Сообщений: 76
Статус: Offline
Цитата san_s ()
Ну так бы сразу и сказали...

Да, это то, что надо. Спасибо! Не нашёл диаметр провода.1,5- 1,8 мм пойдёт? И появился вопрос. Если применить не удочки, а вертикальные элементы набрать из алюминиевых трубок, антенна сильно расстроится? Например собрать телескопом 22-20-18-16 мм.


Сергей

AndyoldmanДата: Вторник, 16.05.2017, 10:26 | Сообщение # 275
Рядовой
Группа: Пользователи
Сообщений: 1
Статус: Offline
Посмотрите 2 файла, оба 112 ом. Дельту перевернул вниз "головой". Как то так.
Прикрепления: v-d112-1.maa(0Kb) · v-d-3-112.maa(0Kb)

san_sДата: Вторник, 16.05.2017, 11:20 | Сообщение # 276
Майор
Группа: Пользователи
Сообщений: 96
Статус: Offline
Цитата RA9SFU ()
Не нашёл диаметр провода.1,5- 1,8 мм пойдёт?

Думаю пойдет, все равно по факту надо будет подгонять антенну. Расчеты расчетами, а в жизни другие законы...

Как я понял из мманы, настроить антенну не сложно. Регулировкой пассивного элемента добиваемся активного сопротивления около 50 Ом, а регулировкой активного элемента добиваемся нулевой реактивки на частоте, в которой хотим добиться резонанса.
Под регулировкой я понимаю - удлинение/укорачивание полотна антенны.
Из практики вертикальной дельты скажу, наверное, регулировку лучше делать "подворачиванием" стороны основания антенны http://qrz-e.ru/forum/29-20-125

Я делал расчет с диаметром 2 мм.

Если будет время, посмотрю что получить в случае алюминиевых труб, думаю, что картина несколько изменится.


Сообщение отредактировал san_s - Вторник, 16.05.2017, 11:28

RA9SFUДата: Вторник, 16.05.2017, 14:19 | Сообщение # 277
Лейтенант
Группа: Пользователи
Сообщений: 76
Статус: Offline
Цитата san_s ()
Если будет время, посмотрю что получить в случае алюминиевых труб, думаю, что картина несколько изменится.

Большое Спасибо! Посмотрел цену стеклопластиковых труб и алюминиевых, примерно одинаково. Трубы даже дешевле. Уточнил размеры труб 30-25-20-16 по два метра на вертикальные стойки, верхний элемент из медной проволоки. Посчитал, набор труб будет стоить 4386 руб. + пересылка. Стеклопластик получается дороже.
Всё время что-то забываю. Какая получилась полоса по КСВ-2


Сергей

Сообщение отредактировал RA9SFU - Вторник, 16.05.2017, 14:49

san_sДата: Вторник, 16.05.2017, 14:39 | Сообщение # 278
Майор
Группа: Пользователи
Сообщений: 96
Статус: Offline
Прикрепления: 4364126.jpg(40Kb)

RA9SFUДата: Вторник, 16.05.2017, 14:44 | Сообщение # 279
Лейтенант
Группа: Пользователи
Сообщений: 76
Статус: Offline
Думаю, что килогерц на 30 можно подвинуть к DX участку. Извините за мои просьбы.

Сергей

Сообщение отредактировал RA9SFU - Вторник, 16.05.2017, 14:46

san_sДата: Вторник, 16.05.2017, 14:52 | Сообщение # 280
Майор
Группа: Пользователи
Сообщений: 96
Статус: Offline
Ок

Сообщение отредактировал san_s - Вторник, 16.05.2017, 15:39

RA9SFUДата: Вторник, 16.05.2017, 15:38 | Сообщение # 281
Лейтенант
Группа: Пользователи
Сообщений: 76
Статус: Offline
Цитата san_s ()
Если можно точнее, частота минимума КСВ 14120?

14.180


Сергей

Сообщение отредактировал RA9SFU - Вторник, 16.05.2017, 15:39

san_sДата: Вторник, 16.05.2017, 15:50 | Сообщение # 282
Майор
Группа: Пользователи
Сообщений: 96
Статус: Offline
Ок
Прикрепления: 0278885.jpg(20Kb) · 8457637.jpg(84Kb) · vv_180.maa(0Kb)

RA9SFUДата: Вторник, 16.05.2017, 16:05 | Сообщение # 283
Лейтенант
Группа: Пользователи
Сообщений: 76
Статус: Offline
Да, мне этот вариант больше нравится. Большое спасибо! И в CW и в SSB хорошо.Вот его в трубы перевести. Стойки из набора труб(30-25-20-16 по 2 метра), а верх оставить из провода 2 мм.
Антенну буду применять для соревнований по этому мне главное усиление и чтобы сзади было слышно, пока как основную. Усиление приличное получилось, мне всё нравится. Сейчас на 20-ку вертикальный треугольник, низ 2.5 м над землёй, мачта из бруска.


Сергей

Сообщение отредактировал RA9SFU - Вторник, 16.05.2017, 16:11

RW6CW_AlexДата: Вторник, 16.05.2017, 18:02 | Сообщение # 284
Генерал-лейтенант
Группа: Пользователи
Сообщений: 544
Статус: Offline
подброшу 3 копейки. запитка в разрыв нижнего угла добавит механических проблем. подобный конструктив уже предлагался в инете. как выход ,использование гамма согласования.

R6CW Александр

RA9SFUДата: Вторник, 16.05.2017, 18:21 | Сообщение # 285
Лейтенант
Группа: Пользователи
Сообщений: 76
Статус: Offline
Цитата RW6CW_Alex ()
как выход ,использование гамма согласования.

Согласен, крепление элементов проще и надёжнее. Сейчас перед выбором. У меня есть хороший, советский уголок 5,5x2,5 мм стенка 3 мм. , траверса 55 мм труба. Вот думаю поставить с торцов пластику 3мм через уголки, широкой полкой к трубе сверху и снизу и на болты, чтобы не проворачивалась. С запиткой гложат " смутные сомненья". В принципе из водопроводной пластиковой трубы можно сделать изоляторы проточить фаски под у-болты, рядом закрепить балун.


Сергей
