Несимметричная проволочная Яги.
R2EAДата: Среда, 25.01.2017, 20:24 | Сообщение # 916
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
Цитата RZ9CJ ()

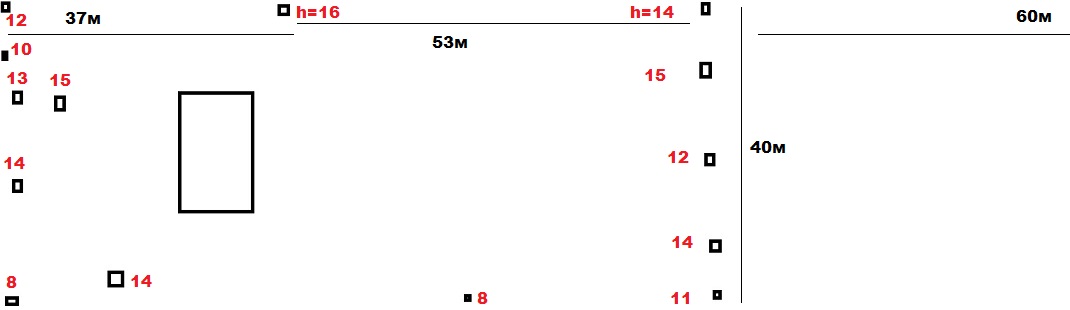

Ладно,высота мачты 15 м - это верно ?
Сергей ды не мачты...а деревья у меня кругом.
могу тянуть между ними, но высоты максимально 15-16м.
Прикрепления: 8672258.jpg(25Kb)


Роман

RZ9CJДата: Среда, 25.01.2017, 20:34 | Сообщение # 917
Генералиссимус
Группа: Администраторы
Сообщений: 6664
Статус: Offline
Вот вам файл - смотрите размеры

Усиление = 4,8 дБ
F/B = 18 дБ

КСВ не хуже 1,5 в полосе 7,0 - 7,1 - 7,2 мГц
Прикрепления: 3_el_7_mC.maa(0Kb)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Среда, 25.01.2017, 20:35

RW6CW_AlexДата: Четверг, 26.01.2017, 12:38 | Сообщение # 918
Генерал-лейтенант
Группа: Пользователи
Сообщений: 553
Статус: Offline
Цитата RZ9CJ ()
1.Делать элементы толще - т.е. из труб
на укв вроде для большего усиления более тонкие элементы применяют.

Добавлено (26.01.2017, 12:30)
---------------------------------------------
Цитата RZ9CJ ()
Модель сделать то можно конечно...и все из за чего ? 0,5 дБ которые
ни кто и не заметит....

Вот если вы вместо диполя ставите 2 эл несимметричную Яги -
вы имеете 3 дБ усиления  - это радикальное изменение антенного хозяйства

Если вместо 2 эл вращаемой Яги ставите 3 эл  - имеете 5,5 дБ усиления вместо 4,5
т.е. прирост 1 дБ - это заметное улучшение.

Сергей.  0,5 дБ мало, 1 дБ уже солидно :-)
где же золотая середина :-)
начиная с 3-го элемента прирост незначительный, приммерно 1 дБ на каждый элемент.
вот и в моем файле  3 эл  4.5 дБ.  это к примеру. если учесть , что это возле земли, а не на большой высоте. то может будет и полезно. п.с. в предложенном  файле блох не вылавливал. может там и получше получатся результаты. а может и хуже. я не спец по ММАне.

Добавлено (26.01.2017, 12:38)
---------------------------------------------
Цитата RZ9CJ ()
Вот если вы вместо диполя ставите 2 эл несимметричную Яги - вы имеете 3 дБ усиления  - это радикальное изменение антенного хозяйства

ну это смотря для каких трасс использовать диполь и на какой высоте :-)
не все так однозначно :-)
Цитата RZ9CJ ()
Если вместо 2 эл вращаемой Яги ставите 3 эл  - имеете 5,5 дБ усиления вместо 4,5т.е. прирост 1 дБ - это заметное улучшение.

ну это в теории. на практике нужно еще настроить. или верить моделировщику.
был случай. три моих знакомых. 1. 6 эл яги на 20м с бумом 19м на высоте метров 30 над землей 2. 6 эл bigstiсker бум метров 15 активная лог ячейка 4 эл. высота метров 5 над землей.  3. 2 квада, метров 8 над землей. сколько первый не бился над настройкой, так ничего и не получилось. тогда из программ был только YO, яги оптимайзер. в результате первая антенна проигрывала  остальным до 2-х баллов. :-(
это было лет 30 назад.


R6CW Александр

Сообщение отредактировал RW6CW_Alex - Четверг, 26.01.2017, 12:41

RN3KVДата: Четверг, 26.01.2017, 12:55 | Сообщение # 919
Генерал-майор
Группа: Пользователи
Сообщений: 381
Статус: Offline
Все просто.
Увеличение антенн в 2 раза, дает прибавку 3 дб (пол балла)
1 эл увеличить до 2х .
2 до 4х,(или стек 2 по2.) с 4х до 8 ...
Вот только реализовать и это настроить надо умудриться.
А в нашем деле как на рыбалке....
Если повезет,  воровка антенна, а нет то 3 квадрата и 2 киловатта не помогут.

А моделировщик нужен для того,чтобы знать когда закончить настройку установленой антенны.


73 Геннадий

Сообщение отредактировал RN3KV - Четверг, 26.01.2017, 12:59

RZ9CJДата: Четверг, 26.01.2017, 17:53 | Сообщение # 920
Генералиссимус
Группа: Администраторы
Сообщений: 6664
Статус: Offline
Цитата RW6CW_Alex ()
0,5 дБ мало, 1 дБ уже солидно
Так вот почему и не моделирую 3 эл несимметричные Яги.... :-)
Хотя изредка люди задают такой вопрос...


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

R2EAДата: Понедельник, 06.03.2017, 14:12 | Сообщение # 921
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
Цитата R2EA ()
Утром после домашних дел выглянув на огород обнаружил, что яги веситне в одной плоскости (рефлектор зацепился за куст ниже на 3-4 метра)
Вероятно поэтому мои яги отработали , как диполь.

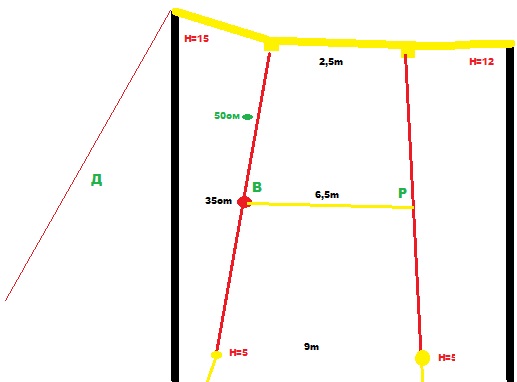

После того, как достойно натянул и повесил получилось, как на рисунке

но времени на измерения и работу в эфире совсем не оставалось.
Теперь только при следующем посещении малой родины смогу более подробно дать отчет.
Не изменяя размеров замерил анализатором из шека с кабелем и обнаружил, что резонанс получился на 6550 R=38 ом j=0.
После 5 уменьшений вибратора (одинаково с обоих сторон), я всё же добился своего.
 Получилось в идеале ксв 1.1 от 7.030 до 7.100, а по краям диапазона не более 1.5 при R=35-38 ом.
Немного пробовал менять расстояния, но больших изменений не увидел.
 В итоге 2 элемента несим проволочные яги были опробованы с параметрами:
расстояние в верху на высоте 15м на верёвочной траверсе 2.5 м, в центре 6.5 м низ 9 м на высоте 5 м от земли.
Результатом доволен. Прекрасно слышно всех в сторону направления (Азия).
Через пару недель добавлю директор к этой конструкции и попробую вновь свои эксперименты.


Роман

ua0qhaДата: Понедельник, 06.03.2017, 19:04 | Сообщение # 922
Сержант
Группа: Пользователи
Сообщений: 39
Статус: Offline
Удачи тебе!

RA3EK Alexandr

RZ9CJДата: Вторник, 07.03.2017, 03:41 | Сообщение # 923
Генералиссимус
Группа: Администраторы
Сообщений: 6664
Статус: Offline
Цитата R2EA ()
После 5 уменьшений вибратора (одинаково с обоих сторон), я всё же добился своего. Получилось в идеале ксв 1.1 от 7.030 до 7.100, а по краям диапазона не более 1.5
Терпеливый вы Роман
и не ленивый smile
У меня бы терпения не хватило
Молодец,удачи.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

R2EAДата: Вторник, 07.03.2017, 11:16 | Сообщение # 924
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
Цитата ua0qha ()
Удачи тебе!
Спасибо!
Александр при добавлении директора к несимметричной двух элементной яги ВР - сопротивление еще уменьшится?
Наверное стоит мне сразу точку питания смещать и подъискивать 50 ом или этим заняться после?


Добавлено (07.03.2017, 11:16)
---------------------------------------------
Цитата RZ9CJ ()
У меня бы терпения не хватило
Не...ну погода была шикарная!
И снега уже не по пояс, а чуть выше колена.
Вешал при солнце и +2
Настраивал при звёздах и -1.
Отдохнул на славу!
BG3UPA JT65 -07/-13
BH8SZY JT65 -18/-11
и скиммеры Азиатские хорошо меня видели,
не то что раньше при яге кривой или при дельте.
Прикрепления: 0998584.jpg(26Kb)


Роман

Сообщение отредактировал R2EA - Вторник, 07.03.2017, 11:19

R2EAДата: Понедельник, 20.03.2017, 16:45 | Сообщение # 925
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
Цитата RZ9CJ ()
Еще раз повторю - третий элемент радикально не улучшит антенну.
Попытка не пытка!

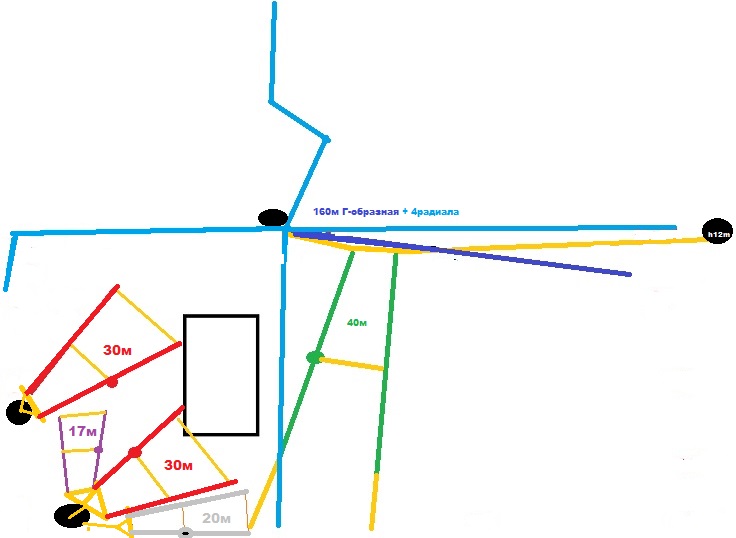

Ну а пока так:


Добавлено (20.03.2017, 16:45)
---------------------------------------------
Цитата R1QAA ()Да и  эксперименты с несимметричными ягами на 40м не позволят размеры крыши.

У Вас мачта позволяет это сделать даже без траверсы - на верёвках.

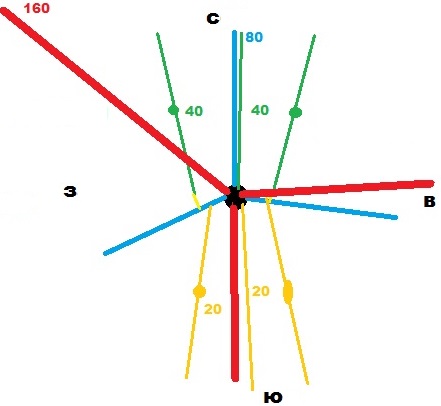

Вот смотрите: переключалка для 40м...
А 2 эл и подавно.



Самое главное нужно продумать направленность под Ваши условия.

Прикрепления: 5540864.jpg(54Kb) · 4026389.jpg(12Kb) · 5579907.jpg(29Kb)


Роман

Сообщение отредактировал R2EA - Понедельник, 20.03.2017, 17:06

RZ9CJДата: Четверг, 23.03.2017, 20:41 | Сообщение # 926
Генералиссимус
Группа: Администраторы
Сообщений: 6664
Статус: Offline
Цитата R2EA ()
Цитата RZ9CJ ()Еще раз повторю - третий элемент радикально не улучшит антенну.
Попытка не пытка!
Третий элемент даст прирост усиления 0,5 дБ
В обычных симметричных горизонтальных антеннах
около 1 дБ
Просто не хочется усложнять


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

R2EAДата: Среда, 29.03.2017, 18:05 | Сообщение # 927
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
Цитата RZ9CJ ()
Просто не хочется усложнять
...надеюсь доберусь в эти выходные и переделаю 2 эл несимметричные яги в 3 элемента симметрично расположенных яги под углом.
В прошлые выходные был занят и лишь немного оторвался в wpx ssb с упором на 160 м.
А на 40м, кстати, лишь бигганов с Европы слышал задом - немногих сработал с горем пополам.
Жаль в те часы с востока мало кого встретил.
Так что 2 эл. на 60 градусов, давят запад, как надо!!!
Прикрепления: 7736326.jpg(81Kb)


Роман

Сообщение отредактировал R2EA - Среда, 29.03.2017, 18:43

UW1GFДата: Четверг, 06.04.2017, 21:21 | Сообщение # 928
Сержант
Группа: Пользователи
Сообщений: 20
Статус: Offline


Используя 2 el. Wire Yagi стоял себе тихонечко на CQ в QRP участке (у меня 5 Ватт), и тут ко мне  подходит ZL1BYZ ))


73! de UY1IF/QRP (Алексей)

RZ9CJДата: Воскресенье, 09.04.2017, 08:53 | Сообщение # 929
Генералиссимус
Группа: Администраторы
Сообщений: 6664
Статус: Offline
QSO нормально проходит - как будто на 599
друг друга слышите. John принимает имя Alexey с первого раза
почему такие рапорта друг другу даете.....
579    429 .....


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RW6CW_AlexДата: Воскресенье, 09.04.2017, 18:12 | Сообщение # 930
Генерал-лейтенант
Группа: Пользователи
Сообщений: 553
Статус: Offline
Цитата RZ9CJ ()
QSO нормально проходит - как будто на 599 друг друга слышите. John принимает имя Alexey с первого раза
почему такие рапорта друг другу даете.....
579    429 .....

Сергей, за границами народ тупо доверяет S-метрам. что кажет, то и говорит. помнится, как то на 10м. станция из франции грохочет с плюсами, а  стрелка S-метра лежит на 0. что передавать ?
самому за 40 лет иностранцы несколько раз давали 51 и в тлф и в тлг, но принимали все с первого раза.

Добавлено (09.04.2017, 18:12)
---------------------------------------------
русский язык гораздо богаче :-) потому можно еще принимать на слабую или сильную девяточку :-) сам слышал на 80м :-)


R6CW Александр

Сообщение отредактировал RW6CW_Alex - Воскресенье, 09.04.2017, 18:13
