Индуктивность запорного дросселя
RA1APYДата: Среда, 14.10.2015, 13:07 | Сообщение # 16
Полковник
Группа: Пользователи
Сообщений: 229
Статус: Online
rx9cdr
Цитата
Кстати, не могли бы вы провести аналогичную лабораторную работу с ферритовыми защелками


Да тоже самое, что и с трубками, есть возможность не скупитесь,
повесьте на одну две больше, а лучше хоть примерно знать мю защелок


Вячеслав RA1APY

Сообщение отредактировал RZ9CJ - Четверг, 26.11.2015, 00:01

rx9cdrДата: Четверг, 15.10.2015, 12:42 | Сообщение # 17
Генералиссимус
Группа: Модераторы
Сообщений: 1395
Статус: Offline
С защелками вроде бы понятно, следующий вопрос - нарыл в своих запазах старое кольцо от отклоняющей системы кинескопа. Знаю, что вещь хорошая. Но она перетянута стальным хомутиком. Не будет ли этот хомутик как либо негативно влиять на катушку, намотанную на кольце?


RA1APYДата: Четверг, 15.10.2015, 13:06 | Сообщение # 18
Полковник
Группа: Пользователи
Сообщений: 229
Статус: Online
Будет. Можно склеить, на конечной тролейбусов набираем отходы графитовых вставок, мелко крошим, очень легко превращается в пыль, смешываем с эпоксидкой и для верности стягиваем толстыми стяжками.

Вячеслав RA1APY

RZ9CJДата: Среда, 04.01.2017, 02:25 | Сообщение # 19
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Цитата RA1APY0177 ()
Будет.
Вячеслав - сказал как отрезал. Уже 2 года ни кто в ветке не появляется  smile


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RA1APYДата: Среда, 04.01.2017, 13:14 | Сообщение # 20
Полковник
Группа: Пользователи
Сообщений: 229
Статус: Online
Так больше сорока лет этим пользуюсь, как прочитал в Радио ,а потом старшие товарищи это подтвердили, со временем приобретенные приборы и измерения все это подтвердили. Да и ещё, этим же графитом смешанным с циатимом , промазываю места стыков труб и т.д..

Вячеслав RA1APY

KrasnoflotecДата: Среда, 15.02.2017, 13:48 | Сообщение # 21
Лейтенант
Группа: Пользователи
Сообщений: 69
Статус: Offline
http://vozhatim.org.ua/showthread.php?t=2967

Может пригодится.


Николай г. Днепродзержинск. UV5EHG

RZ9CJДата: Среда, 15.02.2017, 23:35 | Сообщение # 22
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Значения индуктивности в статье по указанной
ссылке буквально копируют то,что
сказано в посте №1  этой темы

Исполнение только на кольце от отклоняющей
системы старых телевизоров


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

san_sДата: Понедельник, 27.02.2017, 11:51 | Сообщение # 23
Майор
Группа: Пользователи
Сообщений: 92
Статус: Offline

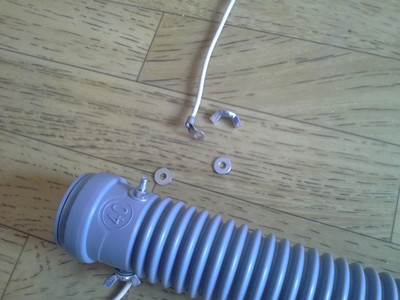

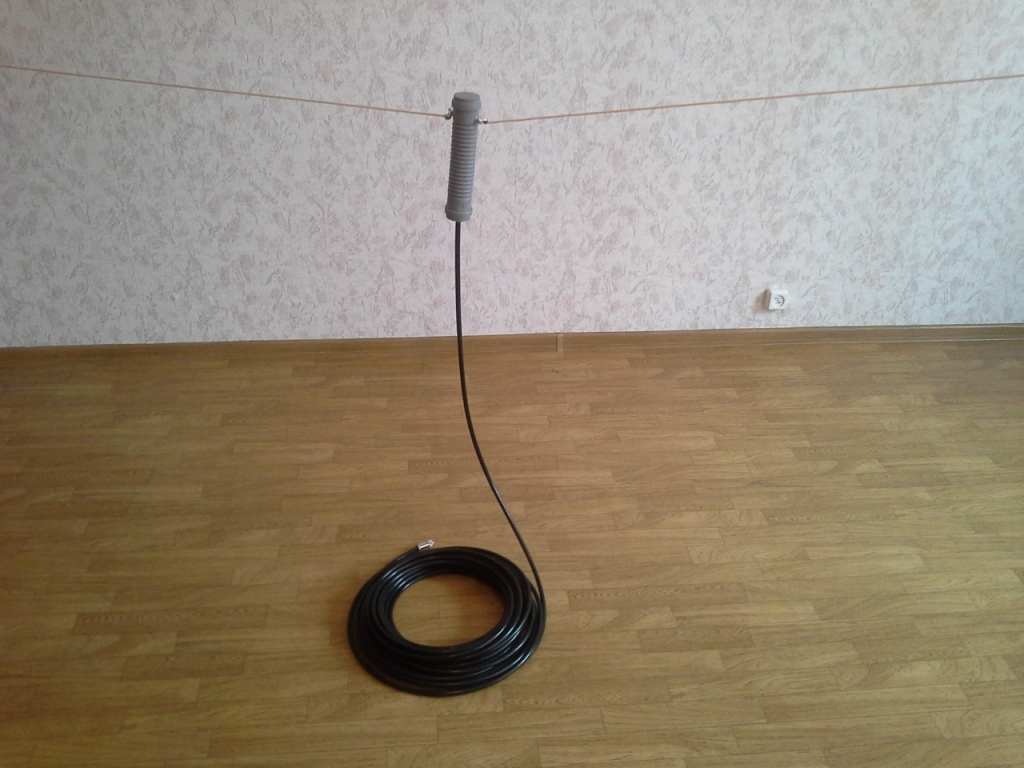

Сделал запорный дроссель. 19 колец 20 х 12 х 6 мм с проницаемостью 2000. Все это дело поместил в канализационную трубу (см. рисунок).

Можно ли такую конструкцию использовать в плане диэлектрика? Оба контакта антенны сидят на этой трубе.



Прикрепления: 3929397.jpg(236Kb) · 6950925.jpg(238Kb)


Сообщение отредактировал san_s - Понедельник, 27.02.2017, 11:52

RA1APYДата: Понедельник, 06.03.2017, 00:00 | Сообщение # 24
Полковник
Группа: Пользователи
Сообщений: 229
Статус: Online
Почитайте, интересно, у самого сделан у антенны и у ТRX.
Прикрепления: Chokesmeasureme.pdf(87Kb)


Вячеслав RA1APY

RZ9CJДата: Вторник, 07.03.2017, 21:50 | Сообщение # 25
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Цитата RA1APY0177 ()
Почитайте, интересно,
Познавательно.
Прочитал с удовольствием.
Еще бы кто перевод сделал по указанной в статье ссылке


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RA1APYДата: Суббота, 01.04.2017, 18:19 | Сообщение # 26
Полковник
Группа: Пользователи
Сообщений: 229
Статус: Online
Как то не задумывался над другим вариантом З.Д., в наличии очень хороший кабель. но есть минус жесткий и на кольцо намотать если только большими кольцами, бухта тоже не есть гут. И возник вопрос, а если З.Д. сделать на кольце из провода, диаметр и марку не обсуждаем, и потом уже к кабелю. Хотелось бы услышать мнения, может плохо искал, ничего про этот вариант не нашел. Чисто теоретически вроде как без разницы, а как по науке?

Вячеслав RA1APY

RZ9CJДата: Воскресенье, 02.04.2017, 20:54 | Сообщение # 27
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Цитата RA1APY ()
сделать на кольце из провода
Так там же другое волновое сопротивление получится
неизвестной величины


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RA1APYДата: Воскресенье, 02.04.2017, 21:09 | Сообщение # 28
Полковник
Группа: Пользователи
Сообщений: 229
Статус: Online
Так скрутку можно просчитать пусть и не точно скажем 50 ом но где то окколо, в принципе ведь нужная индуктивность будет? Да и можно полотном антенны, диполь, дельта, все это намотать, повторюсь вопрос возник так как ничего не нашел. К сожалению негде по экспериментировать.

Вячеслав RA1APY

RZ9CJДата: Понедельник, 03.04.2017, 21:12 | Сообщение # 29
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Индуктивность будет а волновое сопротивление нет.
Так что мотать все равно придется кабелем
или этим или другим - тонким


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

SanseyДата: Четверг, 06.04.2017, 13:39 | Сообщение # 30
Рядовой
Группа: Пользователи
Сообщений: 5
Статус: Offline
Подскажите кто ведает, можно ли намотать запорный дроссель 3-мя кабелями на одном кольце для 3-х антенн? Будет ли взаимное влияние с последующим ухудшением работы антенн? Вешаю три ОЦФ в разных направлениях.

P.S. Упреждая совет намотать на одном и подключать по очереди: основной кабель толстый, на кольце не намотать, поэтому хочу именно тремя тонкими на кольце и подключать к толстому основному.


Василий

Сообщение отредактировал Sansey - Четверг, 06.04.2017, 13:44
