Вертикал 3,5 мГц ( 1,8 мГц ) наклонный,проволочный
RZ9CJДата: Понедельник, 06.03.2017, 00:07 | Сообщение # 91
Генералиссимус
Группа: Администраторы
Сообщений: 6662
Статус: Offline
Можно измерения сделать в точке подключения кабеля к антенне ?
Отключить кабель и вместо него подключить АА

19метров, дюралевая

Концы 1 м над землей
44 м и нагрузки по 26 м

Минимум КСВ получается примерно на 1 905


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Понедельник, 06.03.2017, 00:23

YAESU0161Дата: Понедельник, 06.03.2017, 00:45 | Сообщение # 92
Майор
Группа: Пользователи
Сообщений: 82
Статус: Offline
нет, такой лестницы нет, ,,,,,19м

RZ9CJДата: Понедельник, 06.03.2017, 19:51 | Сообщение # 93
Генералиссимус
Группа: Администраторы
Сообщений: 6662
Статус: Offline
И еще....провод медный голый или в изоляции ?

Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

YAESU0161Дата: Понедельник, 06.03.2017, 20:51 | Сообщение # 94
Майор
Группа: Пользователи
Сообщений: 82
Статус: Offline
провод центральная жила полевик не расплетеный п-276
а оплетка по одной жиле полевик п-278 , толще который

RZ9CJДата: Понедельник, 06.03.2017, 20:54 | Сообщение # 95
Генералиссимус
Группа: Администраторы
Сообщений: 6662
Статус: Offline
Попробуйте загибать не отрезая
и каждый раз измерения КСВ по диапазону
и где минимум - несколько точек
с записью значений на бумаге
Что бы можно было сравнить


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RZ9CJДата: Вторник, 07.03.2017, 03:35 | Сообщение # 96
Генералиссимус
Группа: Администраторы
Сообщений: 6662
Статус: Offline
Вот ответ UN7TX  - Бек рассказал,как настраивал антенну

Добрый день Сергей.
Я настрайвал антенну анализатором
АА-330М.
Первоначально брал размеры чуть по длиннее.

После,сначала подгонял изменением длины луча вкл.к центральной жиле кабеля на
резонансную частоту,куда нужно.

Я       брал  f=3520 кгц.При этом КСВ еще большое.
После подгонял длину противовесов и тоже смотрел по анализатору.

И так несколько раз,пока не добился желаемого результата.
Настройка только КСВ метром несколько тяжеловато,так как долго мучаешься. А вот анализатором антенн получается быстрее.Там на
дисплее все видно.Если еще анализатор вкл.к компу. будет все наглядно и
красиво..
Все получается четко и быстро!
Последние QSO на этой антенне на 3,5 мгц:
XX9D.
TL8TT.
TX5T.
VP6EU.
DU6ET.
Вот только с VP6EU работал дважды: по короткому пути вечером и по длинному пути утром.
73 ! БЕК.  UN7TX.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

R2EAДата: Вторник, 07.03.2017, 12:30 | Сообщение # 97
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
Цитата YAESU0161 ()
провод центральная жила полевик не расплетеный
Я бы всё же его расплёл или заменил на тот что тонкий!

Добавлено (07.03.2017, 12:24)
---------------------------------------------

Цитата RZ9CJ ()
19метров, дюралевая
Сергей, а Вы не смотрели характеристики такой антенны на 12-15м высоте для 160 и 80м?
Что говорит ммана? Или же это слишком низко для эффективной работы таким вертикалом?

Добавлено (07.03.2017, 12:30)
---------------------------------------------

Цитата RZ9CJ ()
На 1 500 я вижу   28  + J 28UN7TX Бек получили около 50 Ом на  3 520
Попробуйте пока не резать - а подгибать концы
За чем сравнивать с показателями Бека?
У него антенна на 20м деревяге и для 80м,
а у товарища на 19м мачте , причём дюралевая,
и антенна то - для 160м.


Роман

bektaraz54Дата: Вторник, 07.03.2017, 12:35 | Сообщение # 98
Сержант
Группа: Пользователи
Сообщений: 32
Статус: Offline
Добрый день. Провод надо брать если полевик,то одиночный т.к.сплетенный провод нуждается корректировки.Проверено на практике. Сначала размеры надо брать как расчитал Сергей RZ9CJ. А после надо изменением длины вибратора подогнать на требуюмую частоту. Может потребуется изменить угол наклона относительно противовесов,потому что тоже влияет при настройке. Последную очередь надо подобрать размеры противовесов. Дальний конец вибратора лучше вешать по выше. При приближений к земле влияние земли сказывается. Например:диполь переделанный в Inv.Vee. Удачи.
73 ! БЕК. UN7TX.

R2EAДата: Вторник, 07.03.2017, 12:54 | Сообщение # 99
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
Цитата RZ9CJ ()
Если так, подрезать нужно и излучающуючасть и емкостные нагрузки
Я бы сначала все ёмкостные провода вогнал бы как диполя(inv) анализатором с кабелем в резонанс на 1830-1850.
А уж после объединил бы их и занялся бы центральным проводником с запасом на 1800-1820.
Думаю так было бы правильнее вести настройку для 160м "в слепую".
А еще лучше посмотреть прежде размеры и характеристики в ММане под свои конкретные высоты.
Потому как антенна с хвостами в 1 м от земли - может быть вообще неработоспособна.

Добавлено (07.03.2017, 12:54)
---------------------------------------------
Цитата bektaraz54 ()
Провод надо брать если полевик,то одиночный т.к.сплетенный провод нуждается корректировки.
Бек, видимо коллега хотел получить более широкий участок резонанса,
но думаю зря потратил время на такой эксперимент, потому как в вертикалах
проводники от ц.ж. нужно делать друг от друга на некотором расстоянии (как двупроводная линия или т.п.),
а вот в горизонтальных антеннах (диполя,яги) это прокатывает, но там нужно запаивать только хвосты
не разрывая в точке питания один из проводов полёвки.


Роман

Сообщение отредактировал R2EA - Вторник, 07.03.2017, 13:39

R2EAДата: Вторник, 07.03.2017, 13:30 | Сообщение # 100
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
Цитата YAESU0161 ()

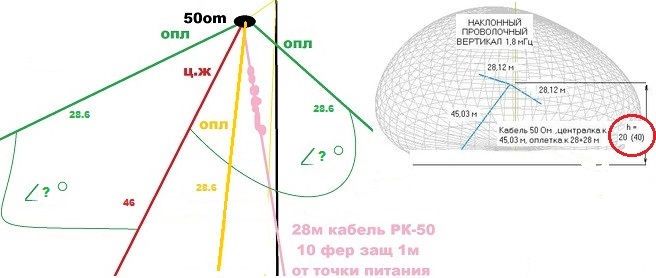

получилось противовесы по 26м гдето....а луч 44
Примерно так и должно быть...
Прикрепления: 0934045.jpg(69Kb)


Роман

un7tx_bekДата: Четверг, 31.08.2017, 09:49 | Сообщение # 101
Сержант
Группа: Пользователи
Сообщений: 15
Статус: Offline
Что дальше???

RW6CW_AlexДата: Суббота, 02.09.2017, 14:03 | Сообщение # 102
Генерал-лейтенант
Группа: Пользователи
Сообщений: 548
Статус: Offline
Цитата RZ9CJ ()
Можно измерения сделать в точке подключения кабеля к антенне ?Отключить кабель и вместо него подключить АА

19метров, дюралевая

Концы 1 м над землей
44 м и нагрузки по 26 м

Минимум КСВ получается примерно на 1 905
для подобных измерений удобно использовать беларусский АА SWR-1, он, кстати, векторный. в нем есть режим калибровки. т.е. перед поднятием антенны, подключается к прибору кабель, который будет к ней подключен (без антенны), проводится калибровка прибора. после чего его показания будут, как если бы он был подключен непосредственно к антенне. и не нужно ни куда лезть :-)


R6CW Александр

un7tx_bekДата: Среда, 06.09.2017, 18:48 | Сообщение # 103
Сержант
Группа: Пользователи
Сообщений: 15
Статус: Offline
Добрый день Александр.
Где можно приобрести АА SWR-1 и по какой цене ? Если знаете адрес фирмы PSE скинте сюда. У меня анализатор АА-330М. Чуствую что немного грешить без фильтра.
Спасибо. 73! Бек.

RW6CW_AlexДата: Четверг, 07.09.2017, 10:58 | Сообщение # 104
Генерал-лейтенант
Группа: Пользователи
Сообщений: 548
Статус: Offline
привет Бек. покупал перед новым 2017 годом. делают в беларуси. дома поищу эл адрес. объявление было на cqham. с пересылкой получилось 6500р. питается от кроны. размером почти в 3 раза меньше АА-330.  минус - нет связи с компом :-( потихоньку привыкаю.

Добавлено (07.09.2017, 10:58)
---------------------------------------------
привет Бек. нашел/вспомнил :-) связывался с Александром EU1ME eu1me@mail.ru . у него самая свежая инфа по наличию приборов, через него и приобретал. есть ветка, где обсуждался этот АА.
http://www.cqham.ru/forum....4


R6CW Александр

un7tx_bekДата: Воскресенье, 10.09.2017, 11:29 | Сообщение # 105
Сержант
Группа: Пользователи
Сообщений: 15
Статус: Offline
Добрый день Сергей. На этом форуме пост #4 есть Ваши рсчеты в мане на 160м под R вх.-50 ом. У меня проблема с кабелем РК-50, а кабель РК-75 в достаточном количестве. Поэтому прошу Вас расчитать и выложить рисунок этой антенны на 160м под РК-75. Прошлый зима/весна была антенна на 80м. Работала прекрасно. О работе антенны я выкладывал здесь. Пост #2, #3, #7, #47, #49, #51. В этом году хочу пробовать сорудить на 160м. После о работе выложу здесь на форуме. Пока спасибо. С/У БЕК. 73!
UN7TX.
