Форум » АНТЕННЫ » АНТЕННЫ КВ » Вертикал 3,5 мГц ( 1,8 мГц ) наклонный,проволочный
Вертикал 3,5 мГц ( 1,8 мГц ) наклонный,проволочный
RZ9CJДата: Пятница, 10.02.2017, 03:07 | Сообщение # 76
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Чем дальше-тем лучше и что бы оси
не совпадали


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

bektaraz54Дата: Пятница, 10.02.2017, 21:19 | Сообщение # 77
Сержант
Группа: Пользователи
Сообщений: 28
Статус: Offline
Добрый вечер.Настройка велась с помощью анализатора АА-330М на резонансной частоте, изменением длины луча.Дополнительно были подстроены противовесы.Регулировку размеров делал несколько раз,пока не добился результата. У меня покозатели: R-около 50 ом. J-0. КСВ~1 на
f-резонанса 3520 кГц .А по диапазону: 3500=1, 3570=1,4. 3600=1,5. 3650=1,7. 3700=1,8. Уже выше 3700 КСВ растет от 2 и до 3,2 на 3800.Показание анализатора совпали с покозанием КСВ-метра трансиверы ICOM. Как все антенны типа вертикал влияет близко расположенные предметы (металл,мокрая крыша и т.д.) при настройке антенны. Я уже писал как повлиял дерево после дождя на резонанс антенны. 73 ! БЕК. UN7TX.

RZ9CJДата: Пятница, 10.02.2017, 22:45 | Сообщение # 78
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Цитата bektaraz54 ()
3500=1, 3570=1,4. 3600=1,5. 3650=1,7. 3700=1,8.
Бек,а вниз по частоте не измеряли за диапазоном ?
с 3 500 до 3 700 - это 200 кГц  по КСВ 1,0 - 1,8

У меня трансивер нормально отдает мощность до КСВ=3,0
потом протестует - показывает HI SWR и отключает тюнер
т.е. если в вашем случае чуть сместить минимум КСВ вверх -
то будет перекрыт весть диапазон от 3,5 до 3,5 с КСВ менее 2,8


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

bektaraz54Дата: Вторник, 14.02.2017, 18:11 | Сообщение # 79
Сержант
Группа: Пользователи
Сообщений: 28
Статус: Offline
Добрый вечер Сергей.
Да если резонанс антенны сместить на середину диапазона,то конечно будет перекрывать весь диапазон 80 метров с нормальным КСВ. Вот 11-февраля 01:14 z на 3780 кГц сработал без пробоем с TL8TT - SSB 59/59.где КСВ было около-3.Так что если резонанс сместить по выше будет в пределах нормы. Мой ICOM при КСВ до -3. работает нормально и уже после-3.срабатывает защита. За диапазонами КСВ не мерил. Удачи.73 ! БЕК. UN7TX.


Сообщение отредактировал RZ9CJ - Вторник, 14.02.2017, 21:13

YAESU0161Дата: Воскресенье, 05.03.2017, 21:25 | Сообщение # 80
Майор
Группа: Пользователи
Сообщений: 80
Статус: Offline

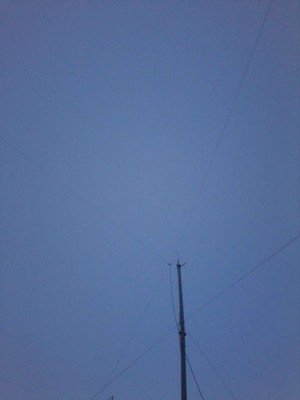

сделал вертикал на 160м
не особо конечно все вышло, ,

Прикрепления: 1177402.jpg(145Kb) · 2066858.jpg(44Kb) · 8733042.jpg(10Kb)


Сообщение отредактировал RZ9CJ - Воскресенье, 05.03.2017, 23:15

YAESU0161Дата: Воскресенье, 05.03.2017, 21:26 | Сообщение # 81
Майор
Группа: Пользователи
Сообщений: 80
Статус: Offline
,,

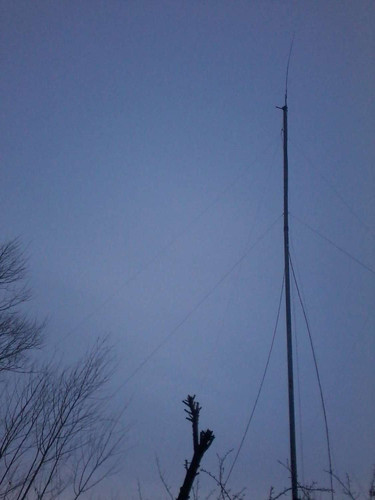

Прикрепления: 7702414.jpg(194Kb) · 5865372.jpg(56Kb) · 0454087.jpg(56Kb)


Сообщение отредактировал RZ9CJ - Воскресенье, 05.03.2017, 23:19

YAESU0161Дата: Воскресенье, 05.03.2017, 21:29 | Сообщение # 82
Майор
Группа: Пользователи
Сообщений: 80
Статус: Offline
резонанса не добился, , по сугробам по колено не особо ходить, ,,,,
все по описанию делал





Прикрепления: 0252933.jpg(22Kb) · 9725931.jpg(23Kb) · 9365036.jpg(23Kb)


Сообщение отредактировал RZ9CJ - Воскресенье, 05.03.2017, 23:37

RZ9CJДата: Воскресенье, 05.03.2017, 23:28 | Сообщение # 83
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Юрий ,минимум КСВ как я понял на 1 500 ?

Если так, подрезать нужно и излучающую
часть и емкостные нагрузки

Вот почитайте - UN7TX Бек точно таким же АА как и у вас
настраивал эту антенну
(отзыв несколько постов выше)

Добрый вечер.Настройка велась с помощью анализатора АА-330М на резонансной
частоте, изменением длины луча.Дополнительно были подстроены
противовесы.Регулировку размеров делал несколько раз,пока не добился
результата. У меня покозатели: R-около 50 ом. J-0. КСВ~1 на
f-резонанса 3520 кГц .А по диапазону: 3500=1, 3570=1,4. 3600=1,5. 3650=1,7.
3700=1,8. Уже выше 3700 КСВ растет от 2 и до 3,2 на 3800.Показание
анализатора совпали с покозанием КСВ-метра трансиверы ICOM. Как все
антенны типа вертикал влияет близко расположенные предметы
(металл,мокрая крыша и т.д.) при настройке антенны. Я уже писал как
повлиял дерево после дождя на резонанс антенны. 73 ! БЕК. UN7TX.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Воскресенье, 05.03.2017, 23:42

YAESU0161Дата: Воскресенье, 05.03.2017, 23:40 | Сообщение # 84
Майор
Группа: Пользователи
Сообщений: 80
Статус: Offline
да минимум на 1500....
да подрезал, получилось противовесы по 26м гдето....а луч 44

RZ9CJДата: Воскресенье, 05.03.2017, 23:44 | Сообщение # 85
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
На 1 500 я вижу   28  + J 28

UN7TX Бек получили около 50 Ом на  3 520
Попробуйте пока не резать - а подгибать концы


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Воскресенье, 05.03.2017, 23:45

YAESU0161Дата: Воскресенье, 05.03.2017, 23:46 | Сообщение # 86
Майор
Группа: Пользователи
Сообщений: 80
Статус: Offline
может концы низко были.?..порядка 1м все три
выше нет пока возможности чтото поставить...снега поколено....

RZ9CJДата: Воскресенье, 05.03.2017, 23:52 | Сообщение # 87
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Цитата YAESU0161 ()
26м гдето....а луч 44
При указанных размерах минимум КСВ получается
на 1,965
Попробуйте длиной кабеля поиграть - если есть возможность

И измерить КСВ у антенны в точке подключения кабеля


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

YAESU0161Дата: Воскресенье, 05.03.2017, 23:57 | Сообщение # 88
Майор
Группа: Пользователи
Сообщений: 80
Статус: Offline
кабеля 30м.. резать жалко, а добавить пока нечем, ,, а плохим rg58 смысла нет добавлять.....

RZ9CJДата: Воскресенье, 05.03.2017, 23:58 | Сообщение # 89
Генералиссимус
Группа: Администраторы
Сообщений: 6659
Статус: Offline
Высота мачты сколько метров ?

Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

YAESU0161Дата: Понедельник, 06.03.2017, 00:03 | Сообщение # 90
Майор
Группа: Пользователи
Сообщений: 80
Статус: Offline
19метров, дюралевая
