Форум » АНТЕННЫ » АНТЕННЫ КВ » 2 эл Яги проволочная 20,15,10 м
2 эл Яги проволочная 20,15,10 м
ra9lrДата: Вторник, 05.07.2016, 19:12 | Сообщение # 46
Генерал-лейтенант
Группа: Пользователи
Сообщений: 616
Статус: Offline
Цитата R2EA ()
Может всё таки кто то опробовал на нч с малой высотой?Возможно есть отклики?
Если идёт речь про 2 эл несимметричной проволочной яги, то  где то тут размещал отчет , как работала 2 элемента на 40 м в Малайзии в экспедиции с фотографией супруги- она доставала рукой до кабеля снижения.Антенна была подвешена с 15 метровой  пальмы до земли. Отработано более 70 стран, в основном телеграфом на 200 ватт. Весьма был доволен, было комфортнее чем с  укороченной траповой GP (AP-8)


Владимир MO27qf R9LR ex RA9LR

Сообщение отредактировал ra9lr - Вторник, 05.07.2016, 19:16

R2EAДата: Среда, 06.07.2016, 15:18 | Сообщение # 47
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
Цитата ra9lr ()
де то тут размещал отчет , как работала 2 элемента на 40 м
Привет Владимир!
Спасибо за отклик.
Всегда рад читать робинзонов!
Поэтому Вашу статью 100% находил.

40м возможно и будет работать на 15м высоте,
а вот на 80-это уже сложнее.

Добавлено (06.07.2016, 15:18)
---------------------------------------------

Цитата RZ9CJ ()
Землю греть.Только с вертикальной поляризацией.
Пожалуй соглашусь!
Поэтому и щупаю vp2e , ua1dz


Роман

ra9lrДата: Среда, 06.07.2016, 20:14 | Сообщение # 48
Генерал-лейтенант
Группа: Пользователи
Сообщений: 616
Статус: Offline
Цитата R2EA ()
40м возможно и будет работать на 15м высоте,а вот на 80-это уже сложнее.
Согласен .На 80 м растягивал полноразмерный треугольник с нижним проводом на высоте 2 м. Но у него полоса пропускания по КСВ 2 была где то 160 кгц и зависила сильно от ветра. Гуляла как хотела по участку :-).


Владимир MO27qf R9LR ex RA9LR

R2EAДата: Вторник, 24.01.2017, 23:44 | Сообщение # 49
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
Цитата ra9lr ()
Согласен

Прикрепления: 8294801.jpg(33Kb)


Роман

Сообщение отредактировал R2EA - Среда, 25.01.2017, 09:58

R2EAДата: Вторник, 24.01.2017, 23:50 | Сообщение # 50
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline


Прикрепления: 1835774.jpg(66Kb) · 6072213.jpg(24Kb) · 5580178.jpg(33Kb)


Роман

Сообщение отредактировал R2EA - Среда, 25.01.2017, 09:44

R2EAДата: Среда, 25.01.2017, 19:44 | Сообщение # 51
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline




Прикрепления: 2405383.jpg(44Kb) · 2795684.jpg(148Kb) · 9715465.jpg(45Kb)


Роман

Сообщение отредактировал RZ9CJ - Среда, 25.01.2017, 20:24

R2EAДата: Пятница, 27.01.2017, 00:53 | Сообщение # 52
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
2 эл сим пров яги 80м на высоте 10-15 м с шлейфами на вибраторе,
который выполнен из расплетённой полёвки на перемычках,
а общий рефлектор из единого провода (можно медь 1.6 мм и более)






Прикрепления: 5691797.jpg(60Kb) · 0480486.jpg(70Kb) · 1288328.jpg(176Kb) · 5144768.jpg(130Kb)


Роман

Сообщение отредактировал RZ9CJ - Пятница, 27.01.2017, 02:58

RZ9CJДата: Пятница, 27.01.2017, 02:57 | Сообщение # 53
Генералиссимус
Группа: Администраторы
Сообщений: 6662
Статус: Offline
Роман - посмотрите название темы.

Давайте обсуждать антенну из поста №1


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

R2EAДата: Пятница, 27.01.2017, 21:41 | Сообщение # 54
Подполковник
Группа: Пользователи
Сообщений: 131
Статус: Offline
Цитата RZ9CJ ()
Роман - посмотрите название темы.
пардон-перепутал...
перенес в переключалки


Роман

Сообщение отредактировал R2EA - Пятница, 27.01.2017, 22:17

er2ozДата: Суббота, 28.01.2017, 18:03 | Сообщение # 55
Сержант
Группа: Пользователи
Сообщений: 14
Статус: Offline
Здравствуйте друзья
 Помогите смоделировать ЯГИ антенну на 18-21 мгц . Длина траверсы до 4 м .  Запитка 50 ом одним кабелем  Элементов на 18-3 на 21мгц--2  ну или тоже 3  диаметр труб 25 мм
Может кто то из специалистов потратит немного времени на меня . Обратиться больше не к кому
спасибо .  Буду ждать ответ
с ув

RZ9CJДата: Суббота, 28.01.2017, 22:46 | Сообщение # 56
Генералиссимус
Группа: Администраторы
Сообщений: 6662
Статус: Offline
Цитата er2oz ()
диаметр труб 25 мм
Маловато.
Да и потом - они должны вставляься друг в друга - как телескоп
В середине толстые, средние и на концах тонкие.
Середина обычно берется 32 мм


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Воскресенье, 29.01.2017, 10:02

er2ozДата: Суббота, 28.01.2017, 23:37 | Сообщение # 57
Сержант
Группа: Пользователи
Сообщений: 14
Статус: Offline
Спасибо других нет и не будет .Хорошо хоть эти достал . Так где наши теоретики ??

RN4ACZДата: Суббота, 20.05.2017, 11:29 | Сообщение # 58
Сержант
Группа: Пользователи
Сообщений: 19
Статус: Offline
Коллеги, приветствую!
Наконец-то получил выход на крышу и повесил 2 элемента 10-15-20.
Повесил за верхние точки между двумя лифтовыми будками на крыше 9-ти этажного дома.
Направление - юго-восток.
По параметрам получилось следующее:

Для начала хочу попробовать подрезать вибраторы на 10 и 15 чтобы резонансную частоту повысить в р\л участок.
Как быть с 20? Вероятно оставить как есть...
Прикрепления: 3487010.jpg(67Kb)


Радиопоход
Сергей, RN1M, team RY1AAC, ex. RN4ACZ

RN4ACZДата: Суббота, 20.05.2017, 11:31 | Сообщение # 59
Сержант
Группа: Пользователи
Сообщений: 19
Статус: Offline

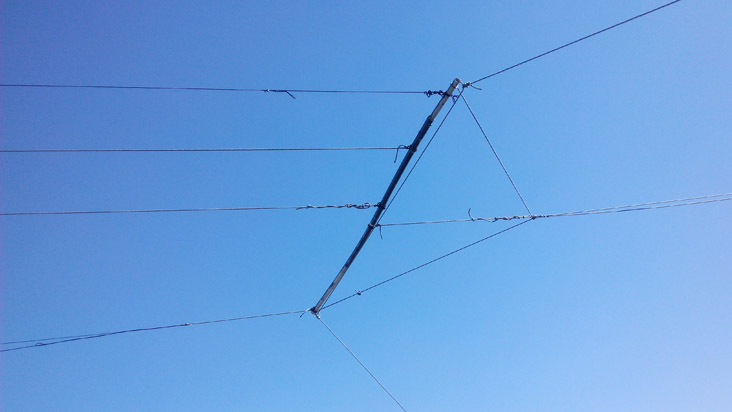

Немного фото.




Прикрепления: 3713955.jpg(80Kb) · 3921312.jpg(73Kb) · 4257566.jpg(54Kb)


Радиопоход
Сергей, RN1M, team RY1AAC, ex. RN4ACZ


Сообщение отредактировал RN4ACZ - Суббота, 20.05.2017, 11:37

RW6CW_AlexДата: Понедельник, 22.05.2017, 16:27 | Сообщение # 60
Генерал-лейтенант
Группа: Пользователи
Сообщений: 544
Статус: Offline
Сергей, а что за провод ? у автора VE7CA еще в точке питания шлейф стоял. у Вас не видно. вешал такую наклонно, градусов 45. помнится 15м тоже низковата была по частоте, с 10-кой тоже что то было. 20м был более менее нормально. не резал, оставил как есть, пока не оборвало ветрами. возможно, то что низко над крышей, потому 10и 15 сильно вниз ушли. п.с. юго-восток не очень интересное направление, если повернуть наоборот наверное повеселее будет. :-)
интересных связейЙ


R6CW Александр
