Форум » АНТЕННЫ » АНТЕННЫ КВ » 2 эл Яги проволочная 20,15,10 м
2 эл Яги проволочная 20,15,10 м
R6CW8194Дата: Суббота, 11.10.2014, 04:10 | Сообщение # 31
Лейтенант
Группа: Пользователи
Сообщений: 63
Статус: Offline
сегодня на 20м снова "проверялся" с Домиником FK8CE в телеграфе. позвали вместе с каким то земляком и тоже с суффиксом CW :-) но Доминик стал отвечать мне первому. хотя земляк и пытался прорваться, перебить, но пришлось уступить :-) про условия подвеса антенны писал выше.

73 Александр

Сообщение отредактировал R6CW8194 - Суббота, 11.10.2014, 04:12

stetorДата: Среда, 17.06.2015, 10:08 | Сообщение # 32
Сержант
Группа: Пользователи
Сообщений: 37
Статус: Offline
По данной антеннке у меня возник вот такой вопросик, а вот согласующий шлейф для Гамака - это тот же самый провод, что и для полотна антенны и он просто болтается в воздухе или он должен быть зафиксирован? Или можно использовать балун за место этого шлейфа?

Вибраторы на картинке получаются как бы разбиты, т.е. на каком то расстоянии друг от друга, а если не секрет на каком расстоянии?


С уважением R8LO (Олег), 73!

Сообщение отредактировал stetor - Среда, 17.06.2015, 12:05

RW6CW_AlexДата: Четверг, 18.06.2015, 16:01 | Сообщение # 33
Генерал-майор
Группа: Пользователи
Сообщений: 426
Статус: Offline
привет,Олег.

смотря из какого провода сделан сам гамак. я свой делал из халявной левой полевки.
согласующий шлейф делал из медного провода Ф1.5-1.8мм, специально для жесткости. этот шлейф поднимает входное сопротивление антенны до 50 Ом на каких то диапазонах. без него там получается около 25 ом.
расстояние между вибраторами вроде указано на схеме. у меня было около 7-10 см, точно не помню.
из-за левой полевки антенну спустя некоторое время пришлось снять.
п.с. подарили бухту полевки производства г.Ростов-на-дону. так гласила бирка. НО изоляция не такая жесткая, как у астоящей полевки, при этом вся потрескавшаяся. в некоторых местах сантиметров через 10. к тому же стальные жилы в ней тоже левые, гнутся, как алюминиевые,хотя паяются нормально и со временем ржавеют. :-(
со временем в местах потрескавшейся изоляции провода поломались.
 сейчас пока стоят 2 раздельных несимметричных яги на 20 и 15м.

Добавлено (18.06.2015, 16:01)
---------------------------------------------
почему то у меня на ней на 28МГц был очень сильный шум. сейчас поменьше на 15м яге. она как раз висит на том же месте.


R6CW Александр

stetorДата: Среда, 15.07.2015, 17:27 | Сообщение # 34
Сержант
Группа: Пользователи
Сообщений: 37
Статус: Offline
RW6CW_Alex, Александр, доброго времени суток!
Ну т.е. в принципе можно попробовать и без шлейфа, а там как карта ляжет.
Благодарю за ответ.

Добавлено (15.07.2015, 17:27)
---------------------------------------------
нашел тут случайно








С уважением R8LO (Олег), 73!

RW6CW_AlexДата: Пятница, 17.07.2015, 14:57 | Сообщение # 35
Генерал-майор
Группа: Пользователи
Сообщений: 426
Статус: Offline
а почему бы и не оставить шлейф. не так много провода требуется :-)
гамак - это проволочный вариант антенн XXL-222, а так же SAY и OB.
ve7ca расписал в своей статье этот гамак, гамак на ВАРЦ - диапазоны. но там  openslleve  питание активных элементов на 18 и 24.
так же в статье описывались отдельно 2 элемента на 40м, как в виде классических яг, так и в виде инвертед вии.
шлейф стоял только в случае 20,15,10м.


R6CW Александр

RZ9CJДата: Суббота, 18.07.2015, 08:47 | Сообщение # 36
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
У кого фото с первой страницы сохранились ?

Фотки исчезли.


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

RW6CW_AlexДата: Суббота, 18.07.2015, 10:42 | Сообщение # 37
Генерал-майор
Группа: Пользователи
Сообщений: 426
Статус: Offline
дома точно должна быть. сейчас на работе.

R6CW Александр

RW6CW_AlexДата: Суббота, 18.07.2015, 11:48 | Сообщение # 38
Генерал-майор
Группа: Пользователи
Сообщений: 426
Статус: Offline
http://www.ve7ca.net/AntInt.htm

ссылка на сайт автора. там есть фото вариантов конструкции

Добавлено (18.07.2015, 11:48)
---------------------------------------------
а это его статья из arrl antenna compendium vol.7 там есть и для ВАРЦ и для 40м

Прикрепления: VE7CA_2-EleWire.pdf(251Kb)


R6CW Александр

RW6CW_AlexДата: Суббота, 18.07.2015, 11:54 | Сообщение # 39
Генерал-майор
Группа: Пользователи
Сообщений: 426
Статус: Offline
не прикрепилась

Добавлено (18.07.2015, 11:54)
---------------------------------------------
нашел вот.

Прикрепления: 0133657.pdf(941Kb)


R6CW Александр

RW6CW_AlexДата: Суббота, 18.07.2015, 11:59 | Сообщение # 40
Генерал-майор
Группа: Пользователи
Сообщений: 426
Статус: Offline
смотрим

Добавлено (18.07.2015, 11:59)
---------------------------------------------
еще одна ссылка на орписание антенны
http://ra1ohx.ru/publ....1-0-447

Прикрепления: 0054541.jpg(123Kb) · 5636675.jpg(40Kb)


R6CW Александр

RZ9CJДата: Суббота, 18.07.2015, 22:41 | Сообщение # 41
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Спасибо

Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме

R2EAДата: Понедельник, 23.05.2016, 16:44 | Сообщение # 42
Сержант
Группа: Пользователи
Сообщений: 37
Статус: Offline
Добрый день коллеги.

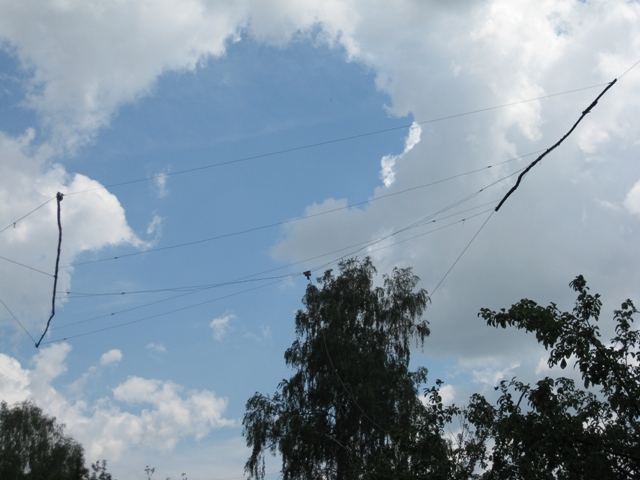

Как то делал проволочные яги и даже фотки сохранились дачного варианта 10,15,20 м.
Помню, что с элементами для 10м я её так и не смог запустить, пока не выкусил.
Результатом то что натворил не был доволен.
Антенну разобрал и бросил ей увлекаться. Возможно зря...
Сейчас возникла идея попробовать что то подобное но на НЧ диапазоны.
Очень буду благодарен , если поможете рассчитать:

симметричная яги для диапазона 40м
где 2 вибратора 1 рефлектор на высоте 15 м.
где 1 вибратор 1 директор на высоте 15 м.
где 1 вибратор 1 рефлектор на высоте 15 м.
провод 2-2.5мм медь в изоляции, траверса максимум возможна 10-15м

симметричная яги для диапазона 80м
где 2 вибратора 1 рефлектор на высоте 15 м.
где 1 вибратор 1 директор на высоте 15 м.
где 1 вибратор 1 рефлектор на высоте 15 м.

симметричная яги для диапазона 160м
где 1 вибратор 1 директор на высоте 15 м.
где 1 вибратор 1 рефлектор на высоте 15 м.
провод полевка, траверса максимум возможна 35 м
Прикрепления: 8542820.jpg(274Kb) · 0349704.jpg(234Kb) · 4266148.jpg(121Kb) · 1169838.jpg(174Kb)


Сообщение отредактировал R2EA - Понедельник, 23.05.2016, 16:45

R2EAДата: Суббота, 04.06.2016, 19:20 | Сообщение # 43
Сержант
Группа: Пользователи
Сообщений: 37
Статус: Offline
Может всё таки кто то опробовал на нч с малой высотой?
Возможно есть отклики?
Прикрепления: __4080.bmp(480Kb) · 3776462.jpg(285Kb) · 0201758.jpg(177Kb) · 2157979.jpg(286Kb) · 7904830.jpg(154Kb)

R2EAДата: Суббота, 04.06.2016, 19:34 | Сообщение # 44
Сержант
Группа: Пользователи
Сообщений: 37
Статус: Offline
В Орле на высотке у Александра RA3E есть такие антенны, но там высота.....
Прикрепления: 1497214.jpg(79Kb) · 2740491.jpg(90Kb) · 4917603.jpg(59Kb) · 8183241.jpg(68Kb)

RZ9CJДата: Вторник, 05.07.2016, 15:45 | Сообщение # 45
Генералиссимус
Группа: Администраторы
Сообщений: 6282
Статус: Offline
Цитата R2EA ()
на высоте 15 м.
На высоте 15 м над землей антенны с горизонтальной поляризацией
на НЧ диапазоны нет смысла делать. Землю греть.
Только с вертикальной поляризацией.

0,16 лямбда (ближнее поле) для НЧ диапазонов
40 м  = 7 м
80 м  = 14 м
160 м = 28 м

а 1/2 волны для этих же диапазонов

40 м  =  21 м
80 м  =  42 м
160 м =  84 м

Почувствуйте разницу (как говорится в рекламе)


Сергей

Теория-это опыт миллионов людей,
выраженный в сжатой форме


Сообщение отредактировал RZ9CJ - Вторник, 05.07.2016, 15:46
